 首先是GraphPad軟件的安裝

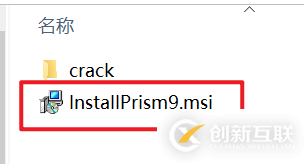

雙擊 InstallPrism9.msi 直接一步一步安裝，安裝好以后將crack文件夾下的prism.exe文件復制到安裝目錄下，將安裝目錄下的文件替換



 最簡單的箱線圖

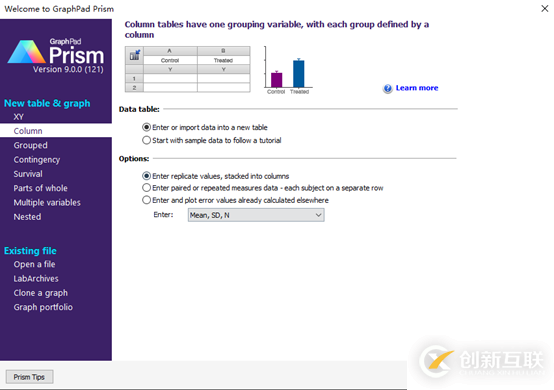

打開GraphPad9.0，在左側欄New table&graph選擇Column，在Data table中選擇Enter or import data into a new table創建新的工作表，下面的Options有以下3個選擇項。

• 1 Enter replicate values，stacked into columns（每一列是一組重復測量的數據）
• 2 Enter paired or repeated measures data – each subject on a separate row（按行錄入）
• 3 Enter and plot error values already calculated elsewhere（輸入已經算好的值，在下面的下拉菜單可以選擇要輸入的類型，比如你選擇了Mean，SD，N的話，就是輸入已經計算好的平均值，標準差，樣本數）

這里我選擇第1項，完成后點擊右下角的Create。

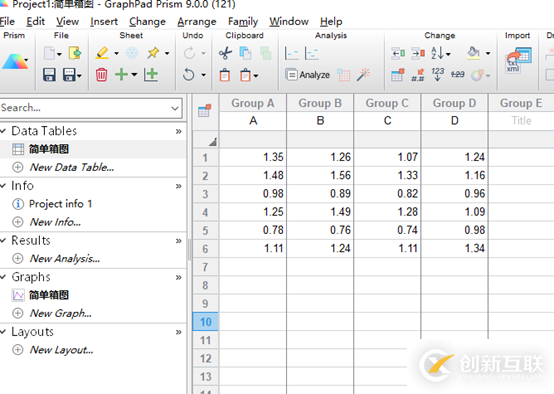

錄入數據，每一列為一個變量數據，每一行是該變量的測定值。重命名數據表文檔名為簡單箱圖。

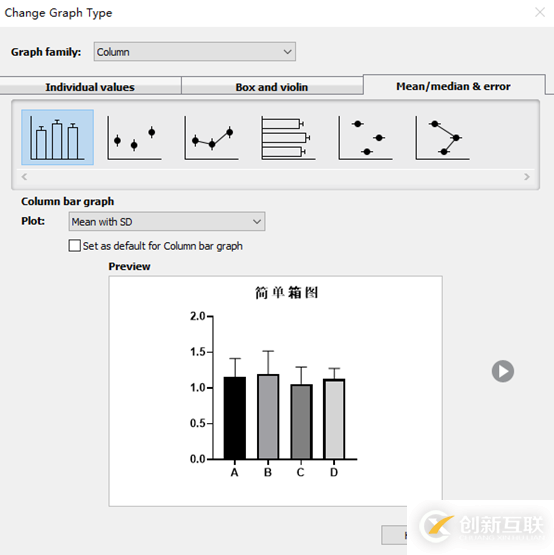

在軟件左側欄Graphs中的點擊簡單箱線圖，在軟件主界面會自動跳出圖形類型選擇框。

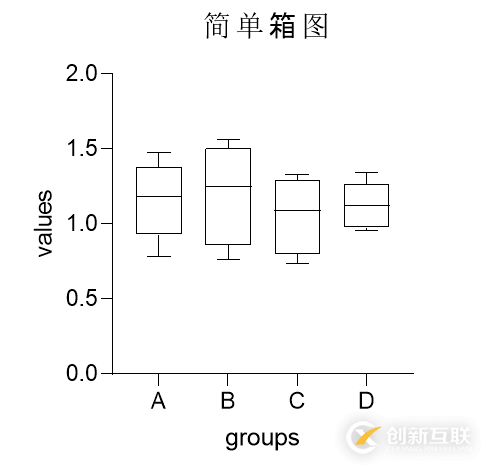

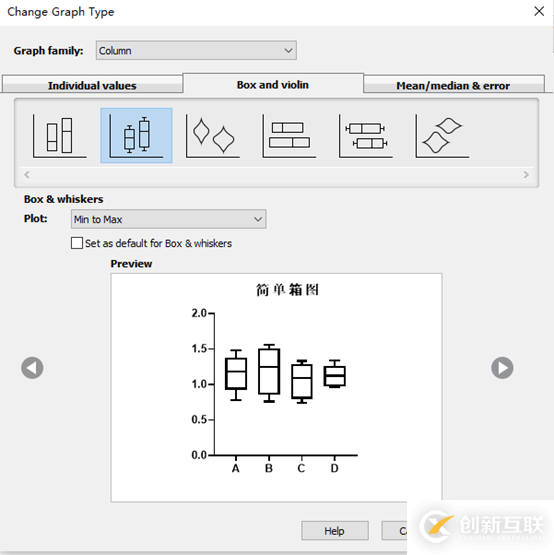

選擇Box and violin。選擇第2個類型，帶誤差線的箱線圖。選好后點擊ok。這樣簡單箱線圖就做好了，剩下就是對圖形進行美化。



雙擊圖形，跳出參數設置界面，逐一對圖坐標，圖形邊框線條粗細等進行調整。

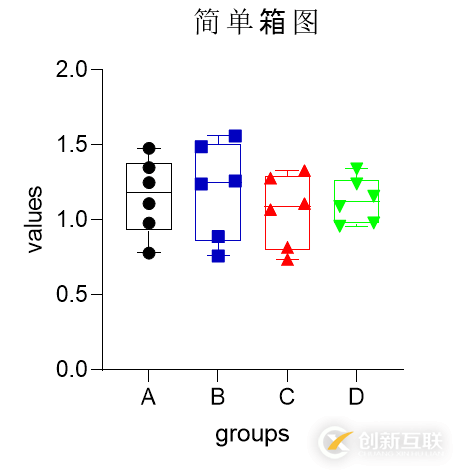

若想繪制點和箱圖共存圖，可以在Style選項卡中的Whiskers中選擇Min to Max. Show all points。也可依次對箱體顏色進行設置。

 分組的箱線圖

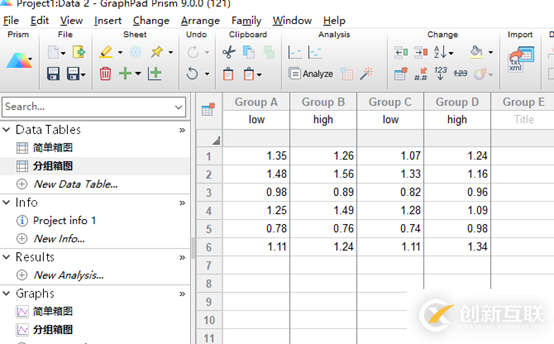

還是以上數據，假設有低low和高h(yuǎn)igh兩組。數據錄入。

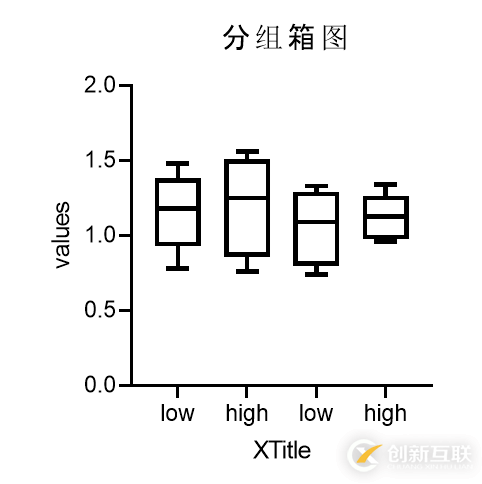

操作步驟同簡單箱圖，基本成圖如下。

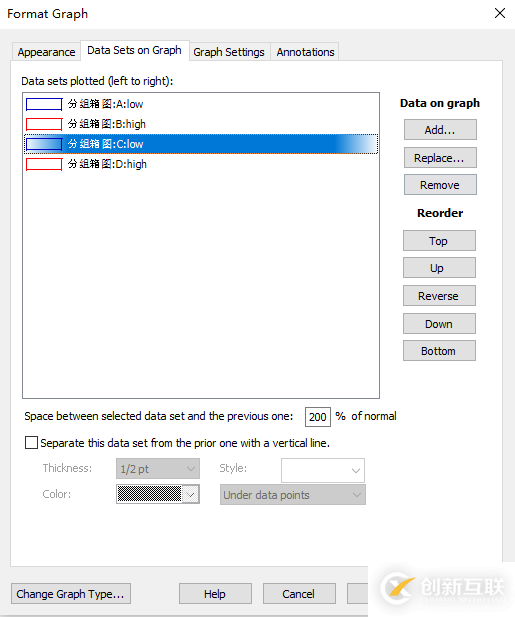

雙擊圖形，跳出參數設置界面，點擊Data Set on Graph,選擇分組箱線圖：C：low，將下面的Space between selected data set and the previous one: 100% of normal中的100改為200，這樣做的目的是將各組別的間隔擴大。再依次對low組別修改顏色為藍色，high組別修改顏色為紅色。在Style選項卡中的Whiskers中選擇Min to Max. Show all points，繪制點和箱線圖共存，也可不選擇。

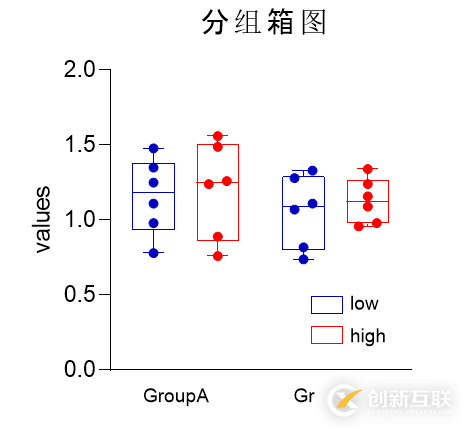

雙擊X軸跳出X軸參數設置框，在All ticks中Ticks direction選擇None，Location of numbering/labeling選擇None。這樣X軸標簽就沒有了，再選擇手動輸入文字，將組別手動輸入并放置在相應的位置。圖例可以通過繪制矩形框加注釋加入。這樣最終就完成了分組箱線圖。



上述內容就是如何使用GraphPad繪制箱線圖，你們學到知識或技能了嗎？如果還想學到更多技能或者豐富自己的知識儲備，歡迎關注創新互聯行業資訊頻道。
