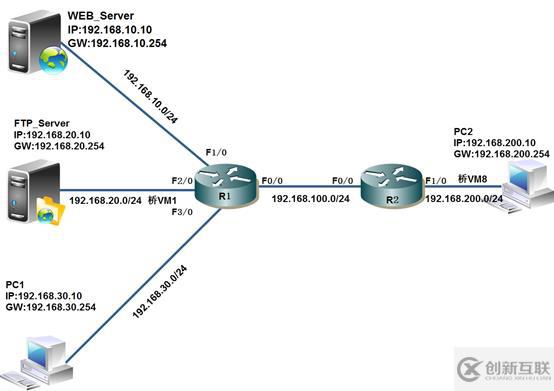

• WEB_Server、PC1用路由器模擬、橋接Server和客戶端，設置和路由接口IP地址
• 在R1和R2配置RIPv2全網互通
• 在R1上開啟基于端口PAT，將內部所有的流量映射到R1的f0/0接口
• 配置靜態NAT將web服務器發布到R1的f0/0接口上修改網站默認端口為8080，客戶端PC2訪問驗證
• 配置靜態NAT將FTP服務器發布到R1的f0/0接口上發布端口21，客戶端訪問測試
  實驗步驟：

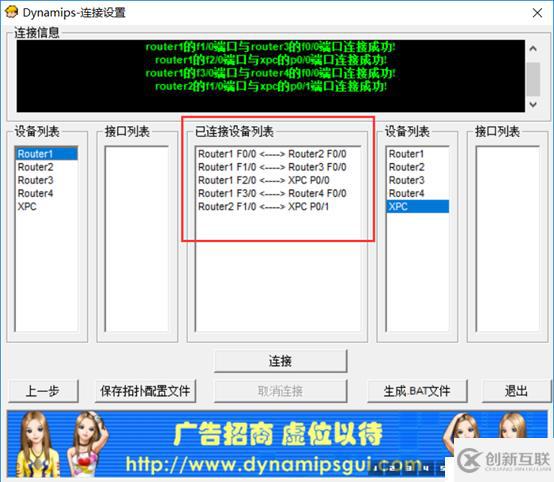

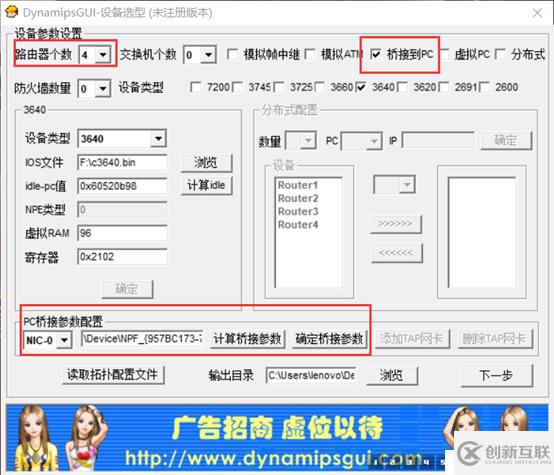

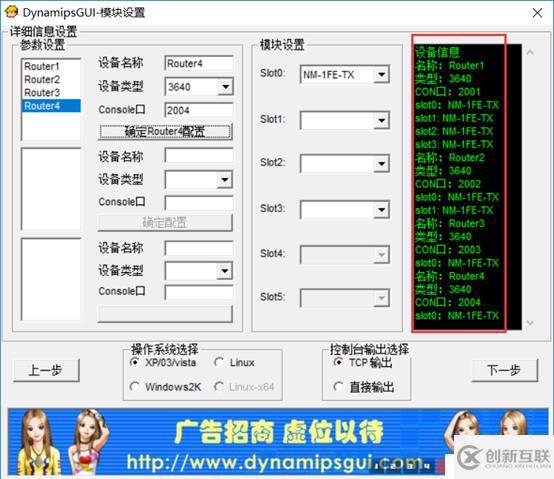

• WEB_Server、PC1用路由器模擬、橋接Server和客戶端，設置和路由接口IP地址
  在R1進入0/0接口配置IP地址192.168.100.1
  R1(config)#interface fastEthernet 0/0
  R1(config-if)#ip address 192.168.100.1 255.255.255.0
  R1(config-if)#no shutdown
  在R1進入1/0接口配置IP地址192.168.10.254
  R1(config)#interface fastEthernet 1/0
  R1(config-if)#ip address 192.168.10.254 255.255.255.0
  R1(config-if)#no shutdown
  在R1進入3/0接口配置IP地址192.168.30.254
  R1(config)#interface fastEthernet 3/0
  R1(config-if)#ip address 192.168.30.254 255.255.255.0
  R1(config-if)#no shutdown
  在R1進入2/0接口配置IP地址192.168.20.254
  R1(config)#interface fastEthernet 2/0
  R1(config-if)#ip address 192.168.20.254 255.255.255.0
  R1(config-if)#no shutdown
  Show ip inter b查看IP是否配置成功

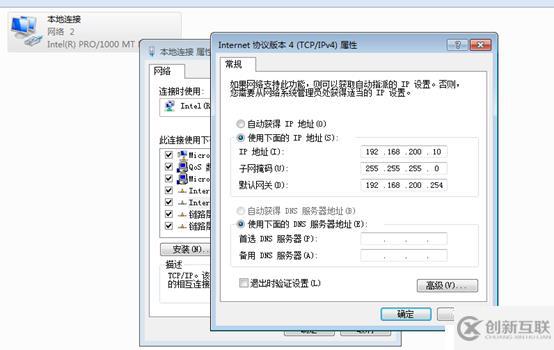

  配置PC2橋接vm8的IP地址和網關

  配置FTP-SERVER橋接vm1的IP地址和網關

• 在R1和R2配置RIPv2全網互通
  在R1啟動RIP進程，配置RIP版本2，宣告10.0 20.0 30.0 100.0直連路由
  R1(config)#router rip
  R1(config-router)#version 2
  R1(config-router)#network 192.168.10.0
  R1(config-router)#network 192.168.20.0
  R1(config-router)#network 192.168.30.0
  R1(config-router)#network 192.168.100.0
  R1(config-router)#no auto-summary
  Show ip route 查看路由表

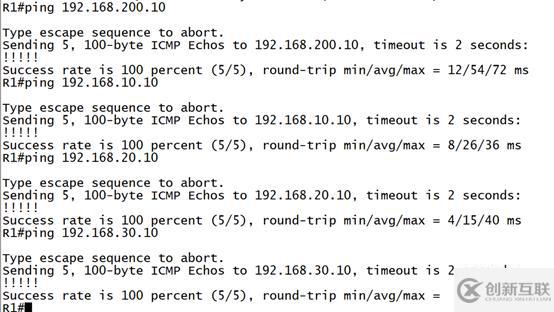

  Ping全網互通

  在R2啟動RIP進程，配置RIP版本2，宣告100.0 200.0直連網絡
  R2(config)#router rip
  R2(config-router)#version 2
  R2(config-router)#network 192.168.100.0
  R2(config-router)#network 192.168.200.0
  R2(config-router)#no auto-summary

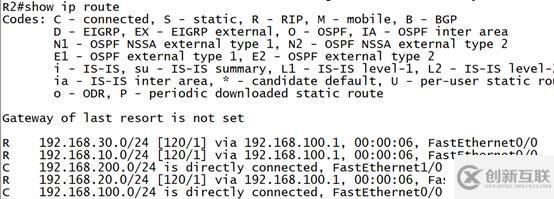

  Show ip route查看路由表

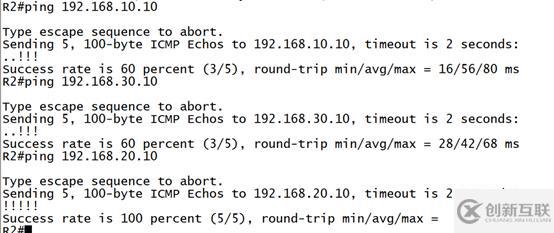

  Ping全網互通

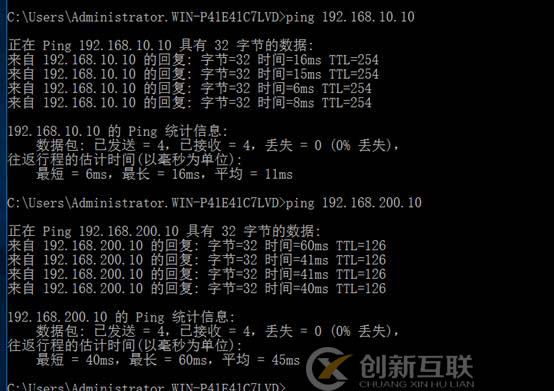

  用VM1ping全網互通

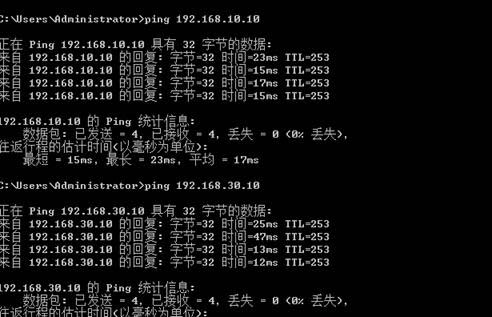

  在橋接VM8虛擬機ping全網互通

• 在R1上開啟基于端口PAT，將內部所有的流量映射到R1的f0/0接口
  開啟內部接口
  R1(config)#interface fastEthernet 1/0
  R1(config-if)#ip nat inside
  R1(config-if)#exit
  R1(config)#interface fastEthernet 2/0
  R1(config-if)#ip nat inside
  R1(config-if)#exit
  R1(config)#interface fastEthernet 3/0
  R1(config-if)#ip nat inside
  R1(config-if)#exit
  開啟外部接口
  R1(config)#interface fastEthernet 0/0
  R1(config-if)#ip nat outside
  R1(config-if)#exit
  創建ACL抓取流量
  R1(config)#access-list 10 permit 192.168.10.0 0.0.0.255
  R1(config)#access-list 10 permit 192.168.20.0 0.0.0.255
  R1(config)#access-list 10 permit 192.168.30.0 0.0.0.255
  將ACL抓取的流量映射到F0/0接口上
  R1(config)#ip nat inside source list 10 interface fastEthernet 0/0 overload
  R1(config)#exit
  開啟PAT流量轉換監控
  R1#debug ip nat

• 配置靜態NAT將web服務器發布到R1的f0/0接口上修改網站默認端口為8080，客戶端PC2訪問驗證
  將內網WEB服務器10.10發布到100.1上，端口修改為8080
  R1(config)#ip nat inside source static tcp 192.168.10.10 80 192.168.100.1 8080 extendable

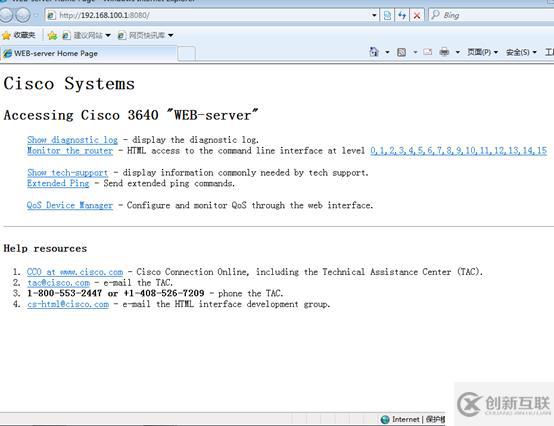

  訪問8080端口

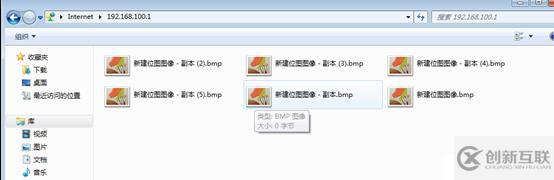

• 配置靜態NAT將FTP服務器發布到R1的f0/0接口上發布端口21，客戶端訪問測試

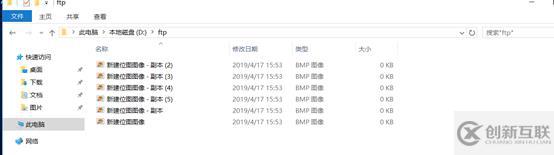

  創建FTP目錄

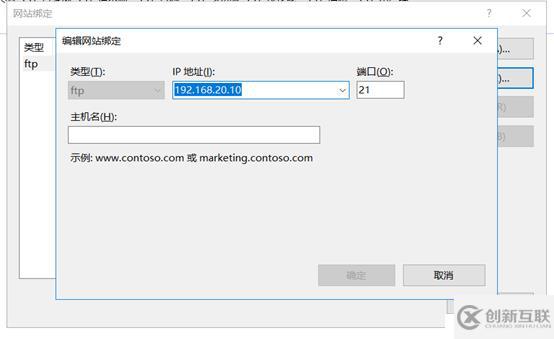

  默認端口21

  將內網的FTP服務192.168.20.10發布到外網192.168.100.1
  R1(config)#ip nat inside source static tcp 192.168.20.10 21 192.168.100.1 21 extendable
