前言

Office Visio 是繪制各種類型圖表的一個很好的工具，可以繪制業務流程的流程圖、網絡圖、工作流圖、數據庫模型圖、軟件圖，以及家居設計圖等等，可用于可視化和簡化業務流程、跟蹤項目和資源、繪制組織結構圖、映射網絡、繪制建筑地圖以及優化系統。

操作方法如下：

一、打開Visio的開發者模式

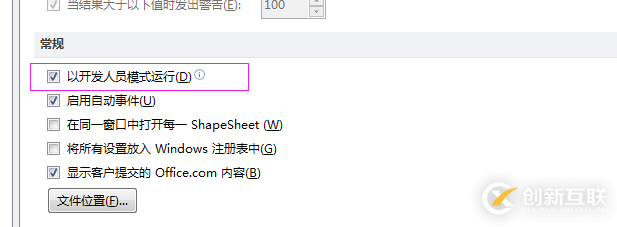

文件--選項--高級--以開發人員模式運行

二、查看模型的屬性

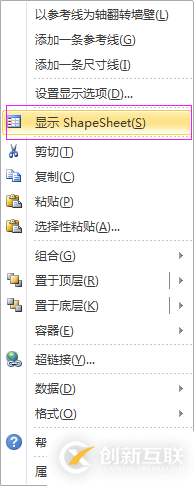

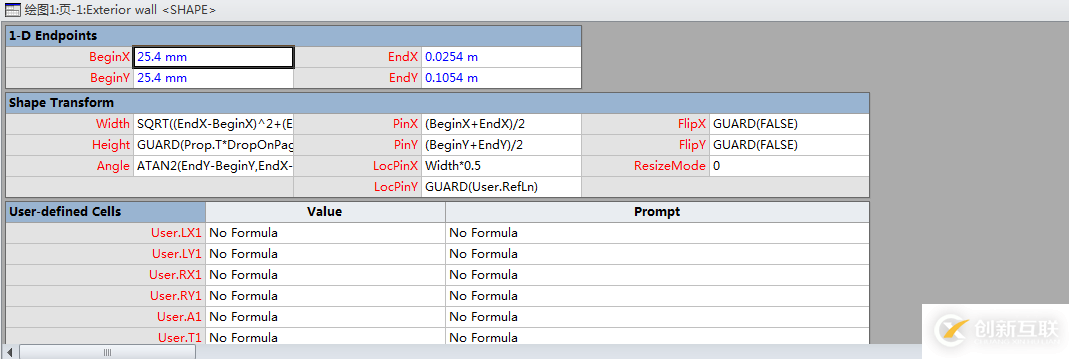

選中模型--右鍵顯示ShapeSheet，在Visio的下面就會出現模型的所有屬性了。

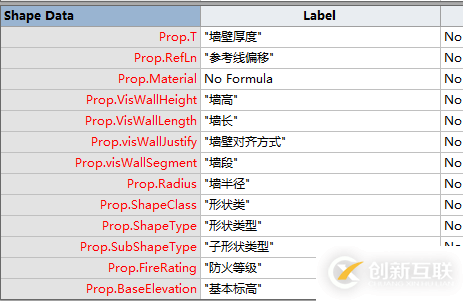

下滑，可以在Shape Data里看到此模型的屬性信息

三、C#代碼操作

1、打開墻模型模板

WALL_M.VSS是墻的模型模板，這個推薦大家用everything搜索一下，就能拿到模板路徑了，自己需要哪個去里面找。

2、建立模型并設置參數

建立模型很方便，就是用document.Masters屬性加模型名稱，模型名稱在哪呢，其實很好找，就是Visio的模型名稱，用漢字就可以。

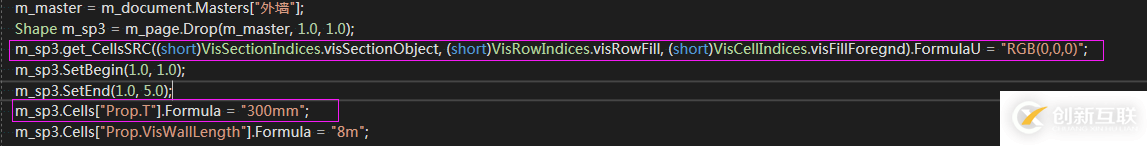

設置模型的參數有兩種方式，圖片中用粉色框，框起來的部分。

網上大部分的資料里都是用的第一個方法，這個方法不太方便記憶，而第二個方法就很方便了，也就是本文介紹的簡單的方式。

模型名.Cells["屬性名"].Formula

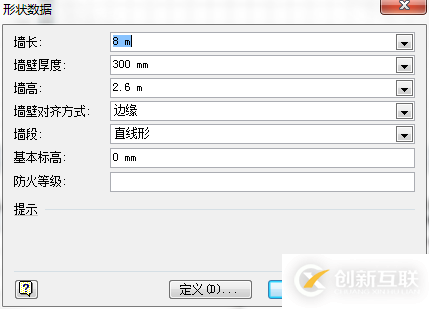

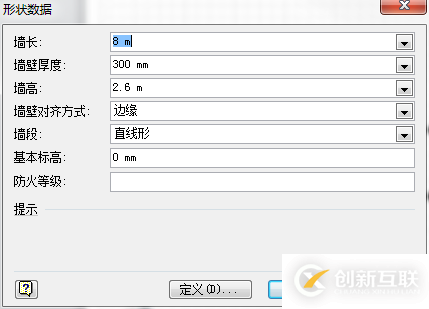

屬性名，就是ShapeSheet里看到的那些屬性，都是String類型，可以直接設置。設置成功以后，就是以下的圖了。

3、遇到的問題

并不是所有的屬性，設置了就一定好使，問題，我也不知道出現在哪，其中一個就是填充屬性。

FillForegnd是填充屬性，設置代碼為

m_sp4.Cells["FillForegnd"].Formula = "RGB(0,0,0)";

通過參數查看，設置成功

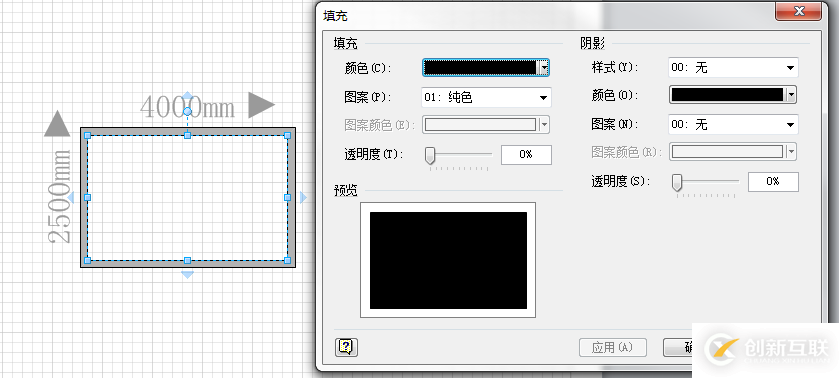

并且右鍵模型，格式--填充，如下圖
