信息的呈現總是一門學問，我們常常在科幻電影里面看到一些炫麗的操作接口與信息圖表，不管是在鋼鐵人、Tron或是黑客任務中，這些圖表似乎都能夠幫助操作員快速的得到信息。而在現實生活中，輻射圖表(Radial Table)就是其中一種同時包含美麗外觀、信息能見度以及數據關連性的圖表。

為襄陽等地區用戶提供了全套網頁設計制作服務，及襄陽網站建設行業解決方案。主營業務為做網站、成都網站制作、襄陽網站設計，以傳統方式定制建設網站，并提供域名空間備案等一條龍服務，秉承以專業、用心的態度為用戶提供真誠的服務。我們深信只要達到每一位用戶的要求，就會得到認可，從而選擇與我們長期合作。這樣，我們也可以走得更遠！

關系輻射圖表

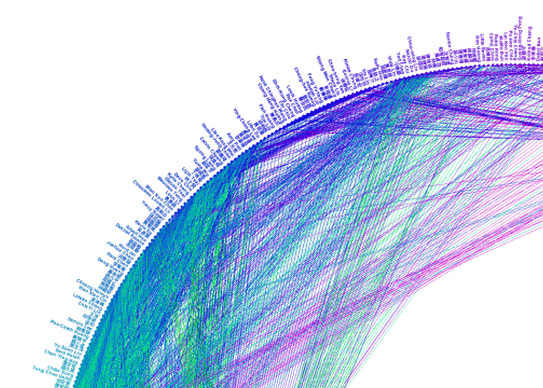

前一陣子有一個很流行的 Facebook App「Friend Wheel」，只要按下登入、授權這個 App 取得 Facebook 上好友的數據，就可以把所有的好友排成一個環，再用不同顏色的線條把朋友之間的關系相連，就可以清楚的看出自己的交友關系。

這種環狀的圖表我們稱之為輻射圖表，能夠快速的呈現出數據表很長時，每筆數據之間的關系，采用這種圖表呈現的時候，讀者最容易注意到的就是環狀中間的曲線，他們是否密集、密集在哪里，有時候還會用不同粗細與顏色的線條來代表關系的強弱(或是數值關系)。在輻射數據表上面呈現關系是兩點之間的弧線，遠比直線要更容易被判讀。

由于輻射圖表本身是環狀的關系，圓環越中間能利用的空間就越小，越外的空間能利用的就越大。因此通常我們會將比較大范圍、而且能代表關系或是需要表達出群聚性的數據放置在圓環的中心，而比較細節、或是和其他數據相關性比較低放在外側。

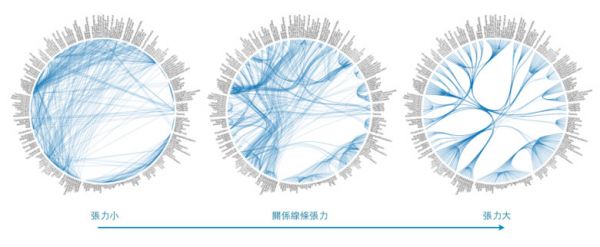

除了線條顏色以及位置之外，關系線條的張力(Tension)也可以呈現出數據之間關系的不同面相。

當線條張力較小時，則比較容易看出不同數據之間的密集程度(左上角的數據交集較多，右下角則比較少)，而當關系線條張力較大時，線條比較密集，可以很清楚的看出每個數據項的關系分類(哪一群數據項和另外一群數據項的關系較大)。

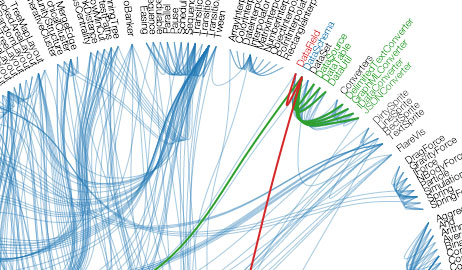

另一方面，如果設計的是可以互動的圖表，那么如果讓用戶實時調整張力會更容易呈現出數據的細節。此外，當鼠標移到某個數據項上時，突顯出該項目的線條，也會非常容易幫助用戶閱讀數據的細節。

Open Source 的 Data-Driven SVG Library D3js 提供完整的范例以及原始碼，有興趣實作的朋友可以直接在這里找到范例：Hierarchical Edge Bundling 以及 github 上的原始碼：https://github.com/mbostock/d3。

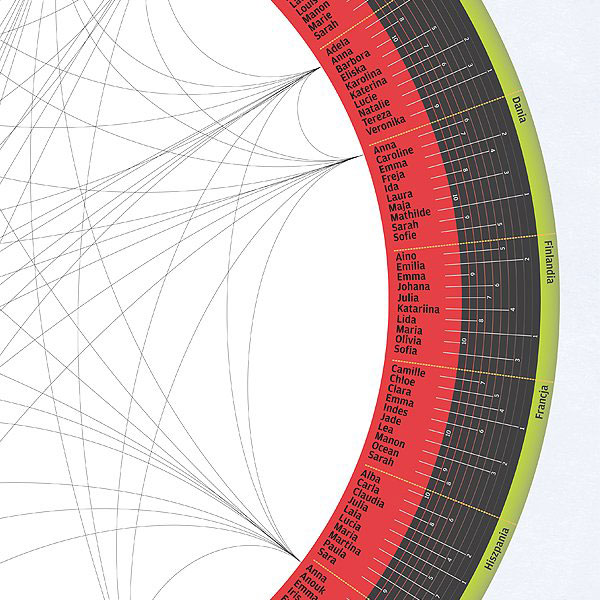

另一個很有趣的例子是波蘭的設計師 Marcin Kuczynski 在 Behance 上面發表的信息圖表便透過這種輻射圖表的方式，繪制出歐洲 26 個國家中最多人用的名字，圖表的最外圍畫出各個國家前十名的名字(輻射圖外圍呈現細節)，在采用弧線表現出相同的名字位于不同的國家之間的關系(內圈表示連結關系)。右圖呈現的是 Anna 這個名字在不同國家之間的連結。

Circos 是一個專門拿來繪制輻射圖表的軟件，有豐富的有興趣的朋友也可以參考看看。

樹狀輻射圖表

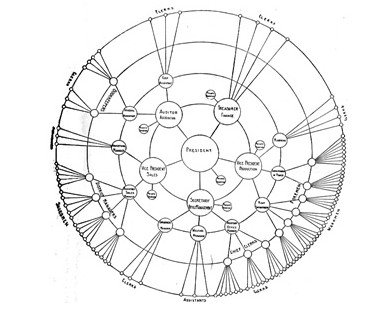

除了表現出平行的關系以外，輻射圖表也可以用來表達垂直的分類或繼承關系。早在 1924 年就有人采用這種圖表的繪制方式，這張組織結構圖以獨裁領袖為中心，像外圍畫出不同下屬的分群以及層級。采用輻射圖表的繪圖方式可以清楚的看出領袖和下屬之間的從屬關系，每個同心圓都屬于一個不同的階級，而坐落在同一個圓上的人則有著相同的階級責任。

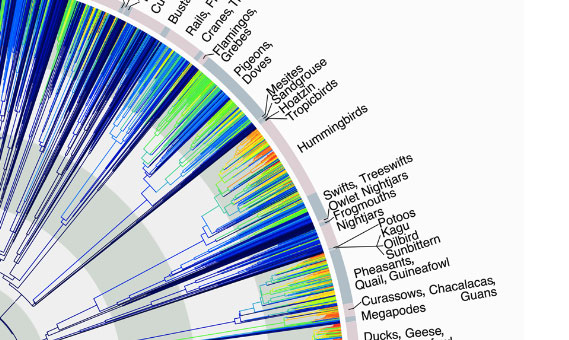

演化學家也很喜歡采用樹狀輻射圖表來表達出不同物種之間的關系，環狀這種中央空間密集，外圍空間比較寬廣的圖形，非常適合樹形圖這種頂端數據比較少，而越外圍數據越多越細，需要更多空間的呈現方式。下圖是 POPSCI 網站呈現出 9993 種鳥類在同一張圖的演化關系，有興趣的讀者可以到 POPSCI (http://www.popsci.com/science/article/2012-11/daily-infographic-evolution-birds) 進一步和這個圖表進行互動。

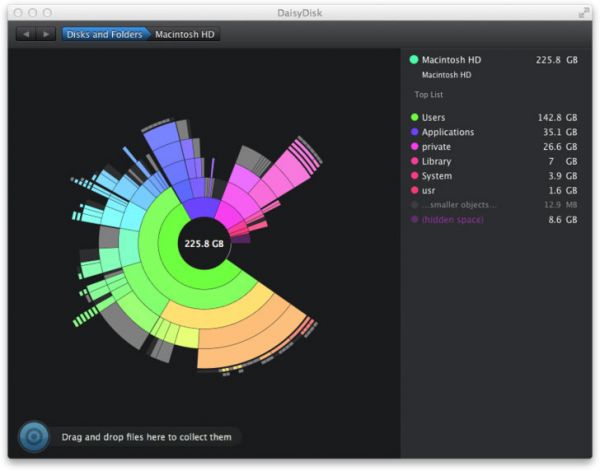

在軟件的應用上，用樹狀的輻射圖表來呈現出文件夾結構也是一種非常有創意的表達方式。例如一個接口設計的非常漂亮的 Mac 軟件 DaisyDisk 就采用了輻射圖表來呈現出硬盤的使用分布，讓使用者可以一眼就看出到底是哪一種數據、或是哪一個文件夾占用了最多的硬盤空間。同樣的，圓環的越外圍數據就越詳細，鼠標只要移上去馬上就能知道該文件夾名稱、大小、以及里面的檔案。當你的硬盤里面塞滿檔案而空間不夠時，打開這個軟件就可以很輕松的找到最占空間的檔案呢!

輻射圖表是一種很神奇的圖表，除了可以表達出數據之間的關系、層級，還可以呈現出數量大小。而且依據輻射圖表本身的特性，同時可以呈現出資料的概觀以及細節，同時這也是一種非常美麗的視覺呈現方式，一眼就吸引了讀者的目光，讓人難以忘懷。
