最近做了一個rtmp中轉服務程序，通過實踐，熟悉rtmp play和push中各類格式，這里總結一下。

創新互聯一直通過網站建設和網站營銷幫助企業獲得更多客戶資源。 以"深度挖掘，量身打造，注重實效"的一站式服務，以成都網站建設、成都網站制作、移動互聯產品、成都營銷網站建設服務為核心業務。十載網站制作的經驗，使用新網站建設技術，全新開發出的標準網站，不但價格便宜而且實用、靈活，特別適合中小公司網站制作。網站管理系統簡單易用，維護方便，您可以完全操作網站資料，是中小公司快速網站建設的選擇。

程序github地址: https://github.com/runner365/rtmp_relay

rtmp play接收報文分析

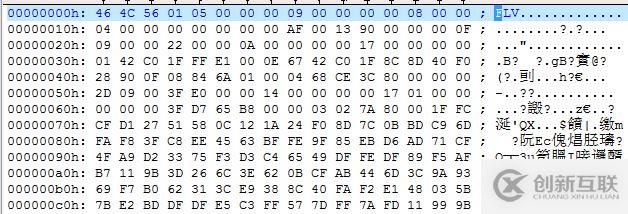

第一幀收到的報文：

1) 0x46 4c 56：可參考文后：參考一

字符FLV頭

2) 0x01 05

Version TypeFlagsReserved TypeFlagsAudio TypeFlagsReserved TypeFlagsVideo

這個解析的時候，一般不用管

3）0x00 00 00 09

FLV header offset: 也就是從開頭9字節后，才是FLV真正的報文頭。

4）0x00 00 00 00

這個是第1幀的PreviousTagSize0(前幀長度)，因為是第一幀，所以肯定是0；

5）0x08 可參考文后：參考二，參考三

幀開頭第一字節：0x08表示音頻，0x09表示視頻

6）0x00 00 04

幀payload長度：因為音頻第一幀是ASC，所以只有4字節。

7) 0x 00 00 00 00

timestamp，時間戳

8) 0x 00 00 00

streamid，流ID

9) 0x AF 00 13 90

音頻payload: 0xaf00開頭的后面是asc flag, 0xaf01開頭的后面是真正的音頻數據

0x13 90,也就是0b0001 0011 1001 0000,

ASC flag格式：xxxx xyyy yzzz z000

x字符： aac type，類型2表示AAC-LC，5是SBR, 29是ps，5和29比較特殊ascflag的長度會變成4；

y字符:  sample rate, 采樣率, 7表示22050采樣率

z字符:  通道數，2是雙通道

10) 0x 00 00 00 0F

這個還是PreviousTagSize1，上一幀長度15bytes

11) 0x09 視頻類型，新的一幀

12）0x00 00 22

視頻幀payload長度

13) 0x00 00 0a 00

時間戳：這個地方有個大坑，順序是：a[3] a[0] a[1] a[2]，最后一位是高位。

14) 0x00 00 00

streamid, 流id。

15) 0x 17 00

視頻幀開頭2字節：

0x17 00: 表示內容是SPS和PPS

0x17 01: 表示內容是I-FRAME

0x27:    表示內容是P-FRAME

16)

0000002bh: 17 00 00 00 00 01 42 C0 1F FF E1 00 0E 67 42 C0 ; ......B??.gB?
0000003bh: 1F 8C 8D 40 F0 28 90 0F 08 84 6A 01 00 04 68 CE ; .實@??.刯...h?
0000004bh: 3C 80 ; <€

第12, 13字節: 0x00 0E是spslen，也就是14字節長度

跳過14字節后，0x01是pps開始的標識，跳過它。

0x00 04是ppslen，也就是4個字節，最后0x68 ce 3c 80就是pps。

參考：

1， The FLV header

	Type	Comment
Signature	UI8	Signature byte always 'F' (0x46)
Signature	UI8	Signature byte always 'L' (0x4C)
Signature	UI8	Signature byte always 'V' (0x56)
Version	UI8	File version (for example, 0x01 for FLV version 1)
TypeFlagsReserved	UB [5]	Shall be 0
TypeFlagsAudio	UB [1]	1 = Audio tags are present
TypeFlagsReserved	UB [1]	Shall be 0
TypeFlagsVideo	UB [1]	1 = Video tags are present
DataOffset	UI32	The length of this header in bytes

Signature: FLV 文件的前3個字節為固定的‘F’‘L’‘V’,用來標識這個文件是flv格式的.在做格式探測的時候，

如果發現前3個字節為“FLV”，就認為它是flv文件.

Version: 第4個字節表示flv版本號.

Flags: 第5個字節中的第0位和第2位,分別表示 video 與 audio 存在的情況.(1表示存在,0表示不存在)

DataOffset : 最后4個字節表示FLV header 長度.

2，F(xiàn)LV body整體

Field	Type	Comment
PreviousTagSize0	UI32	Always 0
Tag1	FLVTAG	First tag
PreviousTagSize1	UI32	Size of previous tag, including its header, in bytes. For FLV version1, this value is 11 plus the DataSize of the previous tag.
Tag2	FLVTAG	Second tag
...	...	...
PreviousTagSizeN-1	UI32	Size of second-to-last tag, including its header, in bytes.
TagN	FLVTAG	Last tag
PreviousTagSizeN	UI32	Size of last tag, including its header, in bytes

FLV header之后,就是 FLV File Body.

FLV File Body是由一連串的back-pointers + tags構成.back-pointers就是4個字節數據,表示前一個tag的size.

3，F(xiàn)LV body細節

Field	Type	Comment
Reserved	UB [2]	Reserved for FMS, should be 0
Filter	UB [1]	Indicates if packets are filtered. 0 = No pre-processing required. 1 = Pre-processing (such as decryption) of the packet is required before it can be rendered. Shall be 0 in unencrypted files, and 1 for encrypted tags. See Annex F. FLV Encryption for the use of filters.
TagType	UB [5]	Type of contents in this tag. The following types are defined: 8 = audio 9 = video 18 = script data
DataSize	UI24	Length of the message. Number of bytes after StreamID to end of tag (Equal to length of the tag – 11)
Timestamp	UI24	Time in milliseconds at which the data in this tag applies. This value is relative to the first tag in the FLV file, which always has a timestamp of 0.
TimestampExtended	UI8	Extension of the Timestamp field to form a SI32 value. This field represents the upper 8 bits, while the previous Timestamp field represents the lower 24 bits of the time in milliseconds.
StreamID	UI24	Always 0.
AudioTagHeader	IF TagType == 8 AudioTagHeader
VideoTagHeader	IF TagType == 9 VideoTagHeader
EncryptionHeader	IF Filter == 1 EncryptionTagHeader
FilterParams	IF Filter == 1 FilterParams
Data	IF TagType == 8 AUDIODATA IF TagType == 9 VIDEODATA IF TagType == 18 SCRIPTDATA	Data specific for each media t
