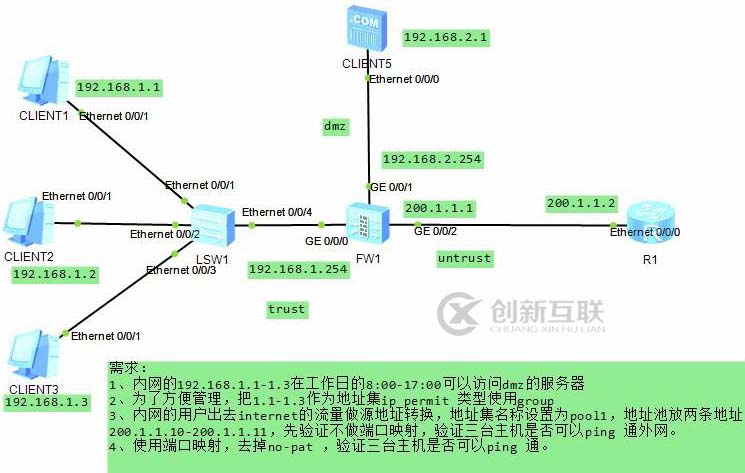

1、 根據拓撲連接設備，配置pc和服務器地址
2、 防火墻基本配置

創新互聯公司始終堅持【策劃先行，效果至上】的經營理念，通過多達10余年累計超上千家客戶的網站建設總結了一套系統有效的營銷解決方案，現已廣泛運用于各行各業的客戶，其中包括：成都格柵板等企業，備受客戶稱揚。

接口地址
interface GigabitEthernet0/0/0
alias GE0/MGMT
ip address 192.168.1.254 255.255.255.0

interface GigabitEthernet0/0/1
ip address 192.168.2.254 255.255.255.0

interface GigabitEthernet0/0/2
ip address 200.1.1.1 255.255.255.0

接口加入到區域
firewall zone trust
add interface GigabitEthernet0/0/0

firewall zone untrust
add interface GigabitEthernet0/0/2

firewall zone dmz
add interface GigabitEthernet0/0/1

要求三
先放行出去在ICMP流量
policy interzone trust untrust outbound
policy 1
action permit
policy service service-set icmp
創建地址池，
[SRG]nat address-group 0 pool1 200.100.100.1 200.100.100.10
創建NAT策略
[SRG]nat-policy interzone trust untrust outbound
[SRG-nat-policy-interzone-trust-untrust-outbound]policy 1
[SRG-nat-policy-interzone-trust-untrust-outbound-1]
policy source any

[SRG-nat-policy-interzone-trust-untrust-outbound-1]policy destination any
[SRG-nat-policy-interzone-trust-untrust-outbound-1]action source-nat
[SRG-nat-policy-interzone-trust-untrust-outbound-1]address-group pool1 [SRG-nat-policy-interzone-trust-untrust-outbound-1]q
[SRG ]ip roue-static 0.0.0.0 0.0.0.0 200.1.1.2

在防火墻接口開啟抓包功能
用路由器去ping –c 1 200.100.100.1

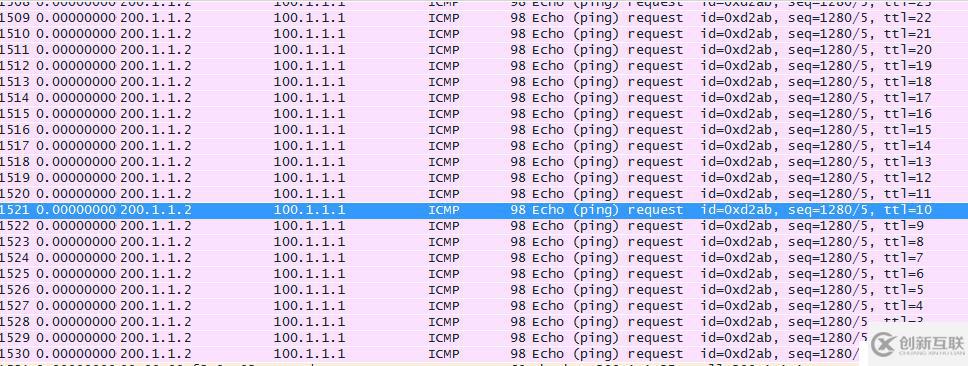

看到抓包效果

說明路由形成路由環路，

地址池路由匯總
200.100.100.00000001
200.100.100.00001010
200.100.100.0/28

在防火墻上做黑洞路由
ip route-static 100.1.1.0 28 NULL 0

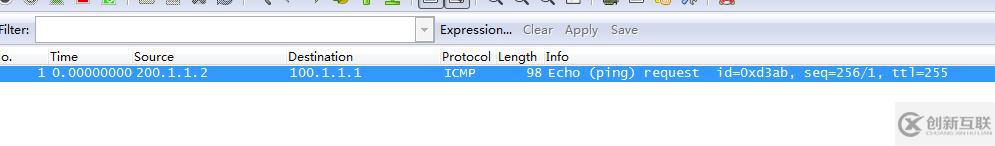

在防火墻接口開啟抓包功能
用路由器去ping –c 1 200.100.100.1

（圖片上的目標地址應該是200.100.100.1，我實驗用的是100.1.1.1）
環路消除

Easy-ip 配置
[SRG-nat-policy-interzone-trust-untrust-outbound-1]undo address-group
[SRG-nat-policy-interzone-trust-untrust-outbound-1]easy-ip g0/0/2

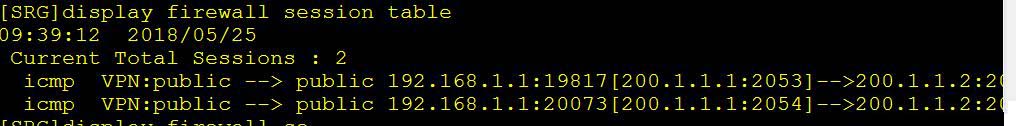

先ping 流量出去再看會話狀態
[SRG]display firewall session table

可以看到都映射200.1.1.1出接口

---

我的課程首頁http://edu.51cto.com/lecturer/1025688.html
加群學習討論：32307012

分享名稱：防火墻USG做NAT產生路由環路及解決方法
URL分享：http://www.aaarwkj.com/article26/goohjg.html
