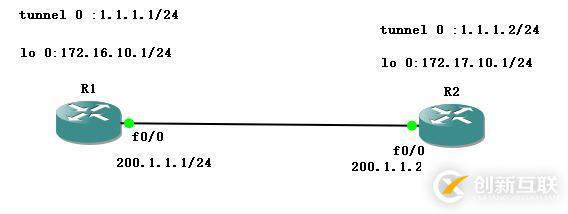

拓?fù)鋱D

實驗?zāi)康模?/strong>

通過CRE over IPsec的方式實現R1網段：172.16.10.0/24和R2網段：172.17.10.0/24通信加密。

由于IPsec ×××不支持組播，而GRE支持多種協議，所以一般情況下會選擇GRE over IPsec。

配置思路：

1. 通過ACL設置感興趣流

2. 配置IKE第一階段

3. 配置IKE第二階段

4. 新建MAP，并應用于接口

5. 設置路由，下一跳為tunnel 0

配置：

R1：

配置接口IP信息

interface Loopback0
 ip address 172.16.10.1 255.255.255.0
 no shu
exit
interface FastEthernet0/0
 ip address 200.1.1.1 255.255.255.0
 no shut
exit
interface Tunnel0
 ip address 1.1.1.1 255.255.255.0
 tunnel source 200.1.1.1
 tunnel destination 200.1.1.2

配置ACL

ip access-list extended ipsec-acl-1
 permit ip host 200.1.1.1 host 200.1.1.2 log
 exit

配置IKE第一階段

crypto isakmp policy 10
 encr 3des
 hash md5
 authentication pre-share
 group 5
 lifetime 86400
 exit

配置IKE第一階段密碼

crypto isakmp key 6 tommy address 200.1.1.2  //由于是模擬器上操作了，實際路由器可能不需要key后面的6
exit

配置IKE第二階段

crypto ipsec transform-set SET-1 esp-3des esp-md5-hmac
mode transport        //注意，當做NAT穿越時，只能使用transport模式
exit

配置MAP

crypto map MAP-1 10 ipsec-isakmp
 set peer 200.1.1.2
 set transform-set SET-1
 match address ipsec-acl-1
exit

將MAP應用于接口

interface FastEthernet0/0
 crypto map MAP-1
exit

配置路由

ip route 172.17.10.0 255.255.255.0 1.1.1.2

R2：

配置接口IP信息

interface Loopback0
 ip address 172.17.10.1 255.255.255.0
 no shu
exit
interface FastEthernet0/0
 ip address 200.1.1.2 255.255.255.0
 no shut
exit
interface Tunnel0
 ip address 1.1.1.2 255.255.255.0
 tunnel source 200.1.1.2
 tunnel destination 200.1.1.1

配置ACL

ip access-list extended ipsec-acl-1
 permit ip host 200.1.1.2 host 200.1.1.1 log
 exit

配置IKE第一階段

crypto isakmp policy 10
 encr 3des
 hash md5
 authentication pre-share
 group 5
 lifetime 86400
 exit

配置IKE第一階段密碼

crypto isakmp key 6 tommy address 200.1.1.1  //由于是模擬器上操作了，實際路由器可能不需要key后面的6
exit

配置IKE第二階段

crypto ipsec transform-set SET-1 esp-3des esp-md5-hmac
mode transport
exit

配置MAP

crypto map MAP-1 10 ipsec-isakmp
 set peer 200.1.1.1
 set transform-set SET-1
 match address ipsec-acl-1
exit

將MAP應用于接口

interface FastEthernet0/0
 crypto map MAP-1
exit

配置路由

ip route 172.16.10.0 255.255.255.0 1.1.1.1

此時配置完畢。

驗證：

ping包

R1#ping 172.17.10.1 source 172.16.10.1
Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 172.17.10.1, timeout is 2 seconds:
Packet sent with a source address of 172.16.10.1
.!!!!
Success rate is 80 percent (4/5), round-trip min/avg/max = 62/65/72 ms
R1#

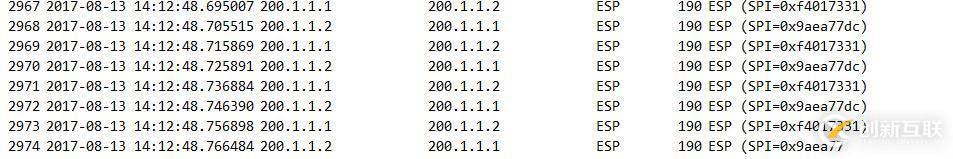

抓包：

路由跟蹤：

R1#traceroute 172.17.10.1 source 172.16.10.1
Type escape sequence to abort.
Tracing the route to 172.17.10.1
  1 1.1.1.2 72 msec 68 msec 84 msec
R1#

GRE over IPsec 配置成功。
