◆路由器寄存器值的作用（理解后，用于工作中調整路由器交換機工作的優化）

十載的伊川網站建設經驗，針對設計、前端、開發、售后、文案、推廣等六對一服務，響應快，48小時及時工作處理。全網營銷推廣的優勢是能夠根據用戶設備顯示端的尺寸不同，自動調整伊川建站的顯示方式，使網站能夠適用不同顯示終端，在瀏覽器中調整網站的寬度，無論在任何一種瀏覽器上瀏覽網站，都能展現優雅布局與設計，從而大程度地提升瀏覽體驗。成都創新互聯公司從事“伊川網站設計”,“伊川網站推廣”以來，每個客戶項目都認真落實執行。

        加電自檢

        加載并運行啟動引導微碼

        尋找IOS映像（p_w_picpath）文件

        加載IOS映像文件

        尋找配置文件

        加載配置文件

        正常運行

配置寄存器值 選項部分 的值	含義
0x2102	讀取nvram里的startup-config
0x2142	忽略已有配置，進入setup模式

  16進制2102兩個字節8位，第六位可調

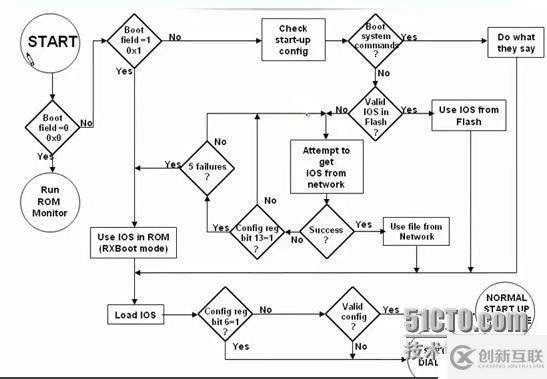

上圖過程：

◎開機自檢成功后，讀取寄存器值，首先看最低四位組是否為0（默認2102），如果為0進入rom monitor   模式（升級IOS失敗后，重啟進入的模式）。monitor模式在需要更改底層配置時需要啟用，例如更改   console速率時，默認9600，可以進入monitor模式修改console速率。

◎若不是0，看最后一位是否為1，如果是1，進入mini IOS（只有2500系列路由器有這個IOS）。

  若最后一位不是1，檢查startup-config（實時輸入的命令存儲在running-config中，斷電后丟失；保存到nvram永久保存，即保存到startup-config中），看是否有boot命令(默認沒有），沒有就從flash卡中第一個有效的IOS啟動。有boot就按指定IOS啟動。

   若flash卡中沒有有效的IOS，就廣播到網絡中查找，若找到就啟動。若沒找到，就看第13位是否為1

15 14 13 12 | 11 10 9 8 | 7 6 5 4 | 3 2 1 0

       ^

    第13位 默認為1，（因為默認2102,2就是第13位為1）此時嘗試失敗5次查找。若果為0就無限循環在網絡中廣播。如果失敗5次，就進入miniIOS，若沒有MINIios，就進入monitor模式。

所以2102中第一個2作用是防止卡在無法啟動的過程。

◎成功加載IOS后，查看第6位是否為1（默認為0）。若為1則為2X42，否則為2X02。若不為1，就加載有效配置，若沒有有效配置就進入setup模式。若為1就進入setup模式。
