需求

常規的unity烘焙光照探針 是采用3階球諧來存儲的 有9個float3數據，一般項目探針數量不會太多所以不用考慮內存問題。但我參與的 生死狙擊2 （可點擊看游戲視頻）項目 ，有開放大世界，所有 lightmap加lightprobe 顯存開銷巨大500多M。所以我實現了一套VLM烘焙方式，提高10倍的烘焙速度 和 節省22倍的顯存開銷.這套方案太復雜 我這里只是分享其中的一個壓縮技術。如果你也因?yàn)槠渌蛐枰獕嚎s 或因?yàn)榍蛑C模型尾巴有漏光問題需要解決 可以參考下我的做法。

基礎思路

首先想到的肯定是 2階球諧來存，因?yàn)椴簧俅罄姓f(shuō)過精度也夠。而且unity的realtime gi好像就是用的2階.我沒有采用2階的原因是球諧算法沒有完全掌握，根據顏色反向構建和壓縮 特別是工具修復漏光時 需要用到 半球拷貝（對sh某個方向的顏色拷貝到另一個sh的某個方向）都很不好掌控，雖然能找到算法但如果你和我一樣 對自己沒完全掌握的算法用起來有點擔心 ，那么就適合這樣直觀的方式來存儲。

我們用一個豐富點的烘焙情況做為測試基準



unity引擎自帶的球諧為基準

首先想到的是cubemap  xyz正負方向6個方向分別存一個顏色，采樣的時候只需要 計算6次max(0,dot(dir,normal))*colr；就可以得到個不錯的結果 如下圖





6方向色模擬

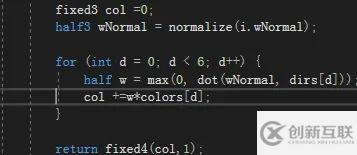

渲染的算法也超簡單 每個方向算權重 就可以了 是不是很接近了呢

升級思路 （正戲開始）

雖然模擬了個大概但，6個顏色 沒比9個少多少 而且2階球諧只需要4個顏色，所以我打算開始采用4方向軸。我想到正四面體，因?yàn)?個頂點是對稱的 也就是數學意義完全相同的 所以中心指向4個頂點得到的4個坐標軸 兩兩夾角都相同，所以很適合用來建立一個4半軸坐標系（應該算非笛卡爾坐標系）  ，通過計算或查詢固定的角度可以選一個4個軸的方向，我選了 一個TetrahedroDirs = { new Vector3(-0.8164966f, -0.3333331f, -0.4714046f), new Vector3(0.8164966f, -0.3333331f, -0.4714046f), new Vector3(0, -0.3333331f, 0.9428091f), new Vector3(0, 1, 0) };就是 一個頂點是向上的。因?yàn)橹挥?個顏色所以很好用3張圖存儲。效果但看誤差嚴重實際上效果 間接光貢獻度不大 這點差距不敏感



4半軸坐標系模擬效果

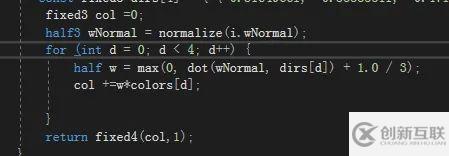

代碼也很簡單 ，為什么要比直角坐標系 +1/3 可以自己思考下，實際上可以進一步壓縮掉75% ，因?yàn)?可以某大區域只設置一個顏色 然后只記錄間接光的強度，這樣4個強度剛好一個rgba圖就可以存入 只有 引擎的 1/7容量。如果這種極限壓縮不符合項目，那么可以讓一個場景只用256種顏色 然后每個探針多一個byte 存入顏色索引，256色配合256強度 和插值計算也很豐富了。

端游項目實裝效果

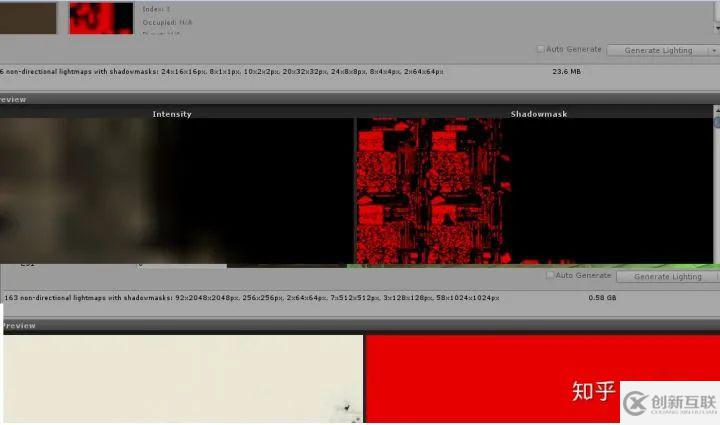

重大內存/顯存收益

0.58G 到23M 壓縮到原來的3.87%

當然內存/顯存巨大收益并非直接來自這個探針?lè)桨付莵?lái)自我VLM的實現，VLM大量探針用了本方案。
