1，實驗名稱：三層交換機開啟DHCP

創新互聯建站專業為企業提供壺關網站建設、壺關做網站、壺關網站設計、壺關網站制作等企業網站建設、網頁設計與制作、壺關企業網站模板建站服務，十年壺關做網站經驗，不只是建網站，更提供有價值的思路和整體網絡服務。

2，實驗?zāi)康模洪_(kāi)啟DHCP，實現自動獲取IP地址

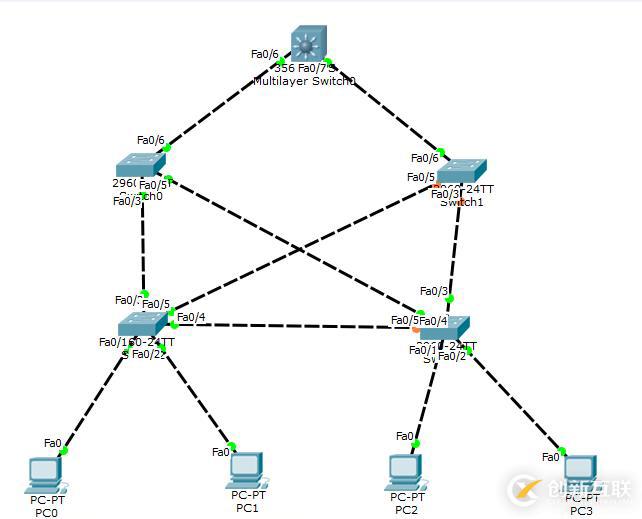

3，實現拓?fù)洌?/p>

4，實驗步驟：

（1）sw2：

Switch>en

Switch#conf

Switch(config)#vlan 10

Switch(config-vlan)#vlan 20

Switch(config-vlan)#vlan 30

Switch(config-vlan)#vlan 40

Switch(config-vlan)#int f0/1

Switch(config-if)#sw mo ac

Switch(config-if)#sw ac vlan 10

Switch(config-if)#int f0/2

Switch(config-if)#sw mo ac

Switch(config-if)#sw ac vlan 20

Switch(config-if)#int range f0/3,f0/5,f0/4

Switch(config-if-range)#sw mo tr

（2）Sw3：

Switch>en

Switch#conf

Switch(config)#vlan 10

Switch(config-vlan)#vlan 20

Switch(config-vlan)#vlan 30

Switch(config-vlan)#vlan 40

Switch(config-vlan)#int f0/1

Switch(config-if)#sw mo ac

Switch(config-if)#sw ac vlan 30

Switch(config-if)#int f0/2

Switch(config-if)#sw mo ac

Switch(config-if)#sw ac vlan 40

Switch(config-if)#int range f0/3,f0/4,f0/5

Switch(config-if-range)#sw mo tr

（3）SW0：

Switch#en

Switch#conf

Switch(config)#vlan 10

Switch(config-vlan)#vlan 20

Switch(config-vlan)#vlan 30

Switch(config-vlan)#vlan 40

Switch(config-vlan)#int range f0/6,f0/3,f0/5

Switch(config-if-range)#sw mo tr

（4）SW1：

Switch>en

Switch#conf

Switch(config)#vlan 10

Switch(config-vlan)#vlan 20

Switch(config-vlan)#vlan 30

Switch(config-vlan)#vlan 40

Switch(config-vlan)#int range f0/6,f0/5,f0/3

Switch(config-if-range)#sw mo tr

（5）多層交換機配置

1）創建VLAN10 20 30 40并開啟路由轉發功能，為下層端口配置trunk鏈路

Switch>en

Switch#conf

Switch(config)#vlan 10

Switch(config-vlan)#vlan 20

Switch(config-vlan)#vlan 30

Switch(config-vlan)#vlan 40

Switch(config-vlan)#exit

Switch(config)#ip routing

Switch(config)#int range f0/6,f0/7

Switch(config-if-range)#sw tr e d

Switch(config-if-range)#sw mo tr

2）配置VLAN10-40對應的DHCP地址池（IP，默認網關，DNS）

Switch(config)#ip dhcp pool vlan10

Switch(dhcp-config)#network 192.168.10.0 255.255.255.0

Switch(dhcp-config)#default-router 192.168.10.254

Switch(dhcp-config)#dns-server 8.8.8.8

Switch(dhcp-config)#e

Switch(config)#ip dhcp pool vlan20

Switch(dhcp-config)#network 192.168.20.0 255.255.255.0

Switch(dhcp-config)#default-router 192.168.20.254

Switch(dhcp-config)#dns-server 8.8.8.8

Switch(dhcp-config)#e

Switch(config)#ip dhcp pool vlan30

Switch(dhcp-config)#network 192.168.30.0 255.255.255.0

Switch(dhcp-config)#default-router 192.168.30.254

Switch(dhcp-config)#dns-server 8.8.8.8

Switch(dhcp-config)#e

Switch(config)#ip dhcp pool vlan40

Switch(dhcp-config)#network 192.168.40.0 255.255.255.0

Switch(dhcp-config)#default-router 192.168.40.254

Switch(dhcp-config)#dns-server 8.8.8.8

Switch(dhcp-config)#e

Switch(config)#service DHCP

3）虛擬接口VLAN配置對應網關地址

Switch(config)#int vlan 10

Switch(config-if)#ip add 192.168.10.254 255.255.255.0

Switch(config-if)#no shu

Switch(config-if)#int vlan 20

Switch(config-if)#ip add 192.168.20.254 255.255.255.0

Switch(config-if)#no shu

Switch(config-if)#int vlan 30

Switch(config-if)#ip add 192.168.30.254 255.255.255.0

Switch(config-if)#no shu

Switch(config-if)#int vlan 40

Switch(config-if)#ip add 192.168.40.254 255.255.255.0

Switch(config-if)#no shu

Switch(config-if)#end

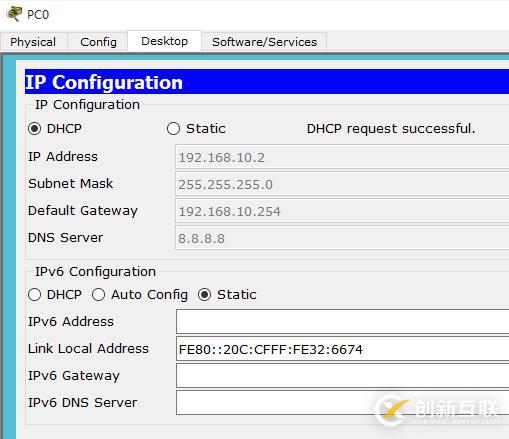

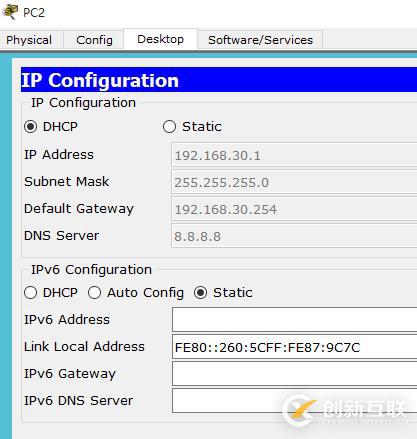

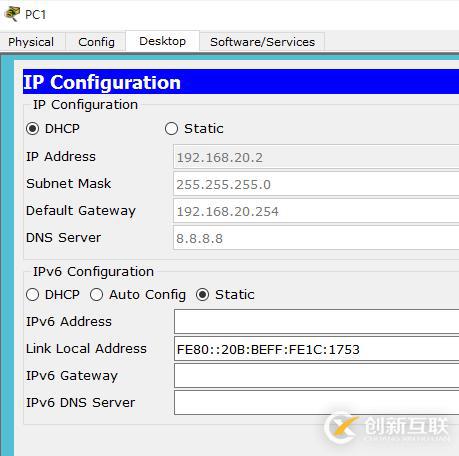

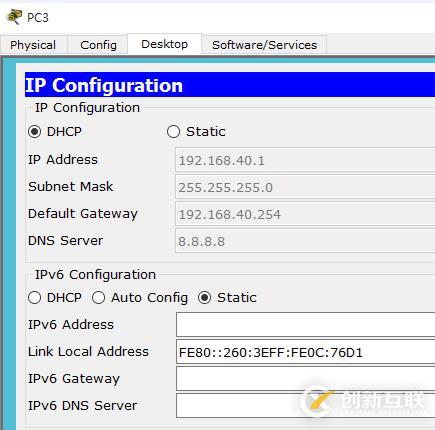

5，驗證及測試：

6，總結：配置思路：

（1）四臺PC機設置DHCP自動獲取IP地址

（2）二層交換機創建VLAN 10 20 30 40，并將相對應的端口access加入對應的VLAN，其余端口trunk

（3）二層交換機創建VLAN 10，20 30 40 trunk并允許所有VLAN通過

（4）三層交換機開啟路由功能，對應的兩個端口trunk并配置虛擬VLAN 10-40對應的網關地址，

（5）三層交換機配置VLAN10-40的地址池，網關，DNS ，并全局模式開啟DHCP
