?本文是B站北京郵電大學鄧剛老師《Multisim仿真入門》的學習筆記，視頻地址：【電路仿真】Multisim仿真入門（北京郵電大學 鄧剛主講）_嗶哩嗶哩_bilibili。

為懷安等地區用戶提供了全套網頁設計制作服務，及懷安網站建設行業解決方案。主營業務為成都網站制作、做網站、懷安網站設計，以傳統方式定制建設網站，并提供域名空間備案等一條龍服務，秉承以專業、用心的態度為用戶提供真誠的服務。我們深信只要達到每一位用戶的要求，就會得到認可，從而選擇與我們長期合作。這樣，我們也可以走得更遠！

1.Multisim簡介

Multisim14是一種專門用于電路仿真和設計的軟件之一，是NI公司下屬的ElectroNIcs Workbench Group推出的以Windows為基礎的仿真工具，是目前最為流行的EDA軟件之一。該軟件基于PC平臺，采用圖形操作界面虛擬仿真了一個與實際情況非常相似的電子電路實驗工作臺，幾乎可以完成在實驗室進行的所有電子電路實驗，已被廣泛地應用于電子電路分析、設計、仿真等各項工作。

Multisim是模擬電路仿真功能最全的一款軟件，最重要的特色就是元器件種類多，虛擬儀器多，仿真類型多。

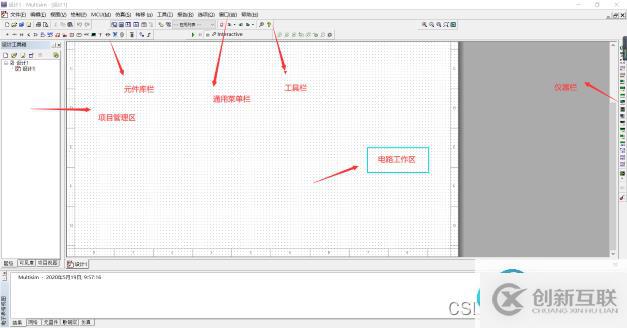

Multisim14界面

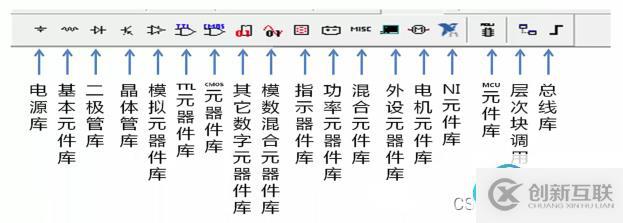

元件庫欄

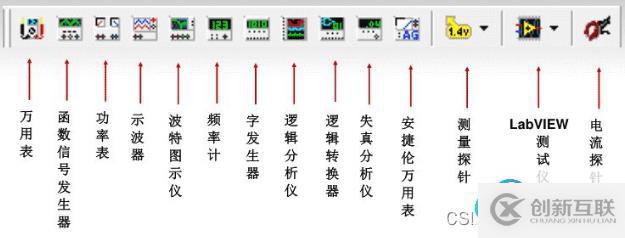

儀器欄

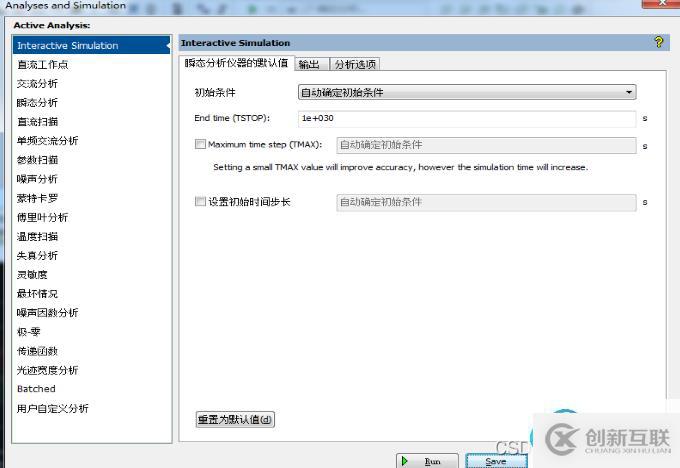

Multisim仿真類型

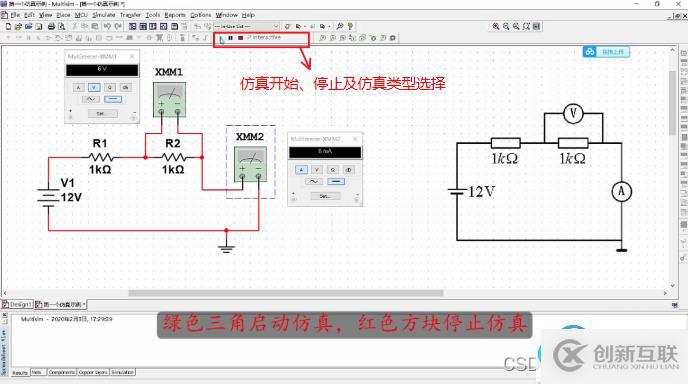

2.建立第一個仿真電路

交互仿真是使用面板上的虛擬儀器進行電路仿真和測量，大的好處是通過虛擬儀器的使用熟悉現實中萬用表、示波器等常用儀表的使用。交互仿真類型為interactive,點擊綠色三角啟動仿真，紅色方塊停止仿真。

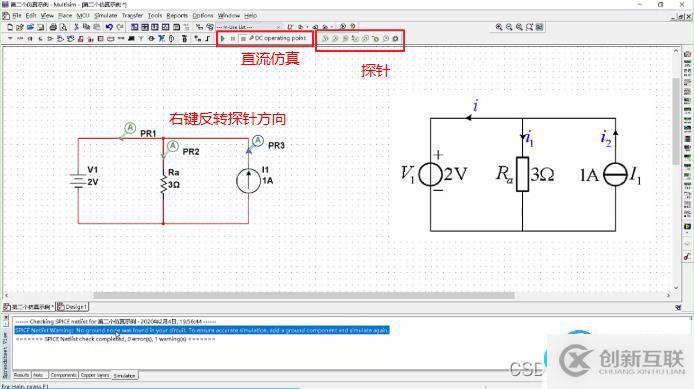

3.探針放置及直流仿真

探針類型有電壓探針、電流探針、功率探針等。電流探針可以改變探針方向，右鍵單擊電流探針，會出現反轉探針方向的下拉菜單選項。

4.受控源的使用

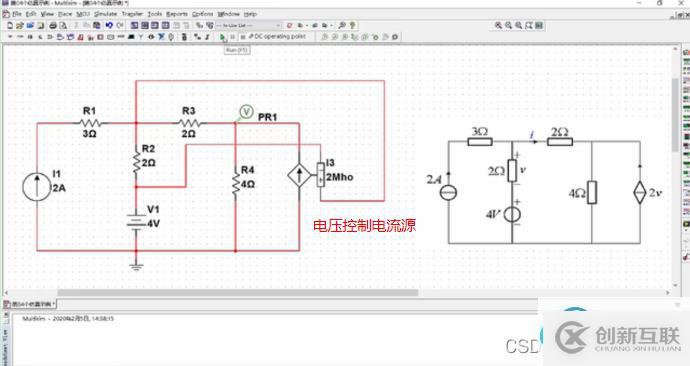

Multisim14中有電壓控制電壓源、電壓控制電流源、電流控制電壓源和電流控制電流源4種受控電源，選擇對應受控源連到電路中，見下圖。

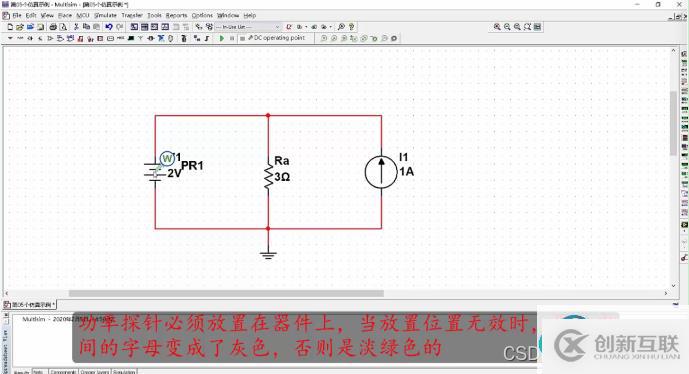

5.功率測量

功率測量時必須將功率探針放置在元器件的上方，否則功率探針無效。

6.參數掃描

參數掃描可以對任意元器件在設置范圍內進行掃描，掃描類型有線性掃描、（二）倍頻掃描、十倍頻掃描和列表掃描（單點掃描）；直流掃描只針對直流源，可對1-2個直流源的設置范圍進行線性掃描，典型應用是MOS管的輸出特性曲線繪制，對Rds進行參數掃描，對Ugs進行直流掃描。下圖是從功率守恒的角度進行的參數掃描。

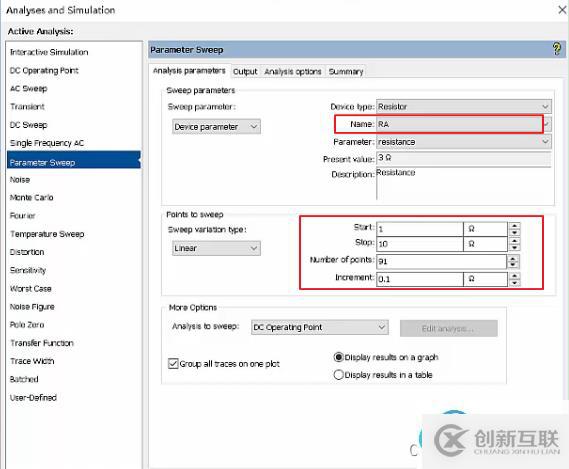

參數掃描設置

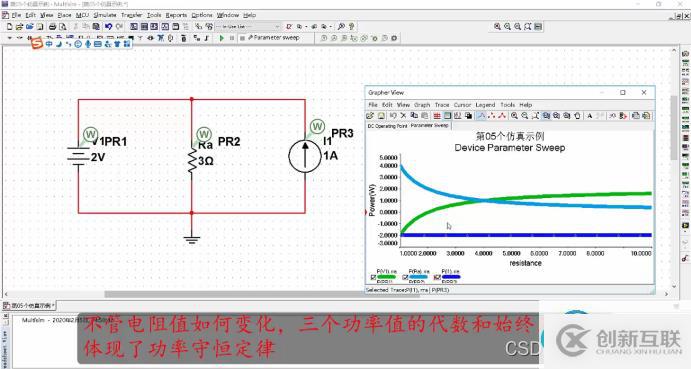

參數掃描結果
