在之前的文章 Windows存儲管理之磁盤結構詳解 中介紹了Windows的磁盤結構和MBR。本文將對Windows Basic Disk中的MBR的結構進行介紹，幫助讀者更好的了解Windows系統中的磁盤存儲。

成都創新互聯公司一直在為企業提供服務，多年的磨煉，使我們?cè)趧?chuàng)意設計，成都營銷網站建設到技術研發擁有了開發經驗。我們擅長傾聽企業需求，挖掘用戶對產品需求服務價值，為企業制作有用的創意設計體驗。核心團隊擁有超過10年以上行業經驗，涵蓋創意，策化，開發等專業領域，公司涉及領域有基礎互聯網服務電信機房托管、成都App制作、手機移動建站、網頁設計、網絡整合營銷。

Windows Basic Disk中的MBR：

Master Boot Record作為磁盤中最重要的數據結構，在磁盤分區的時候會被創建。MBR中包括幾個部分，一段可執行的代碼叫做Master Boot Code，Disk Signature以及磁盤的分區表。在MBR的末端還有一直為0x55AA值大小為兩個字節的Sector Marker的簽名字段。這個字通常還標注了extend boot record（EBR）和啟動扇區（boot sector）的結束。

Master Boot Code代碼主要完成下列幾項活動。

1. 掃描活動分區的分區表

2. 找到活動分區的起始扇區位置

3. 將一個啟動扇區的拷貝從活動分區載入到內存

4. 將控制權轉移到啟動扇區上的執行代碼

如果Master Boot Code不能完成這些功能，Windows系統就會拋出一些錯誤，比如“Invalid partition table”、“Error loading operating system”、“Missing operating system”從而提示相應的步驟中發生了錯誤。

Basic Disk中的分區表：

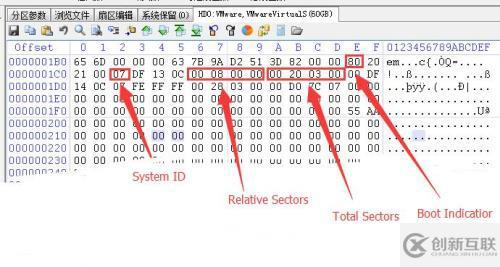

在Basic Disk中的Partition Table是一個64個字節的數據結構用來定義物理磁盤上的分區類型與位置的，獨立于操作系統。每個分區表的記錄是16個直接長度，最大包括四條記錄，每條記錄從預先定義的起始位置。下面的例子顯示一段MBR的記錄，其中包括顯示了一個三個分區記錄，起始位置分別是0x01BE、0x01CE、0x01DE。圖中還顯示了，分區記錄中幾個關鍵的字段。0x01C2是System ID，用來定義邏輯卷的類型，圖中07就是表示Installable File System（NTFS）。0x01C6開始的四個字節是Relative Sectore，表示了邏輯卷的起始位置。0x01CA開始的四個字節顯示了整個邏輯卷的扇區總數。Boot Indictor顯示了是否分區為活動分區。
