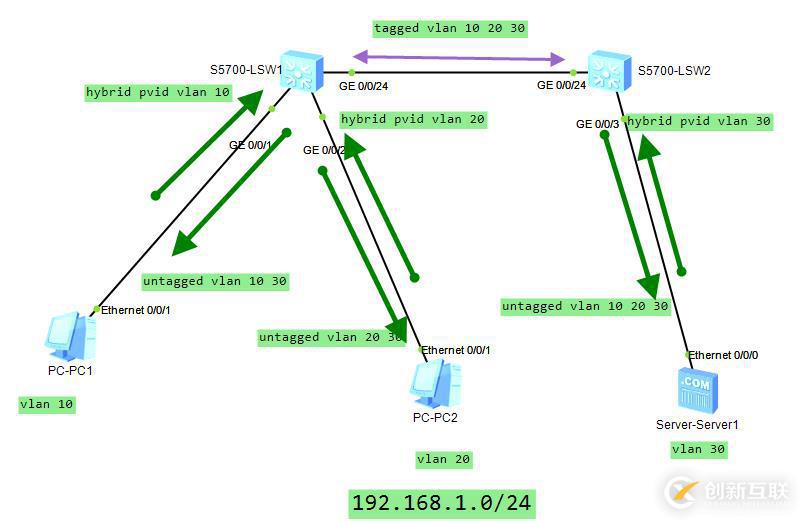

實驗拓?fù)洌?/p>

成都創新互聯是工信部頒發資質IDC服務器商，為用戶提供優質的成都服務器托管服務

實驗需求：

1. 配置主機 服務器ip地址
2. 交換機入端口的pvid,讓入口數據幀打上標簽，區別不同vlan數據
3. 交換機與主機之間的出端口配置untagged，去除標簽，確保主機發送的數據幀不變
4. 交換機與交換機之間，出端口配置tagged,入端口不需要配置
5. Vlan 10與vlan20間不能通信
   實驗步驟：
6. 配置主機 服務器ip地址
   Pc1:192.168.1.1 255.255.255.0
   Pc2:192.168.1.2 255.255.255.0
   Server1:192.168.1.3 255.255.255.0
7. 配置交換機：
   Sw1:
   建立vlan10 vlan20
   [Huawei]interface gigabitethernet 0/0/1
   [Huawei-GigabitEthernet0/0/1]undo shutdown
   [Huawei-GigabitEthernet0/0/1]port link-type hybrid
   [Huawei-GigabitEthernet0/0/1]port hybrid pvid vlan 10(入端口打標簽，即pc數據打標簽)
   [Huawei-GigabitEthernet0/0/1]port hybrid untagged vlan 10 30（出端口去除標簽，從交換機向pc的數據去除標簽）
   [Huawei]interface gigabitethernet 0/0/2
   [Huawei-GigabitEthernet0/0/2]undo shutdown
   [Huawei-GigabitEthernet0/0/2]port link-type hybrid
   [Huawei-GigabitEthernet0/0/2]port hybrid pvid vlan 20
   [Huawei-GigabitEthernet0/0/2]port hybrid untagged vlan 20 30
   Sw3:
   建立vlan30
   [Huawei]interface gigabitethernet 0/0/3
   [Huawei-GigabitEthernet0/0/3]undo shutdown
   [Huawei-GigabitEthernet0/0/3]port link-type hybrid
   [Huawei-GigabitEthernet0/0/3]port hybrid pvid vlan 30
   [Huawei-GigabitEthernet0/0/2]port hybrid untagged vlan all
   交換機與交換機之間端口：
   Sw1:[Huawei]interface gigabitethernet 0/0/24
   [Huawei-GigabitEthernet0/0/24]undo shutdown
   [Huawei-GigabitEthernet0/0/24]port link-type hybrid
   [Huawei-GigabitEthernet0/0/24]port hybrid tagged vlan all
   Sw2: [Huawei-GigabitEthernet0/0/24]port link-type hybrid
   [Huawei-GigabitEthernet0/0/24]port hybrid tagged vlan all
   驗證測試：

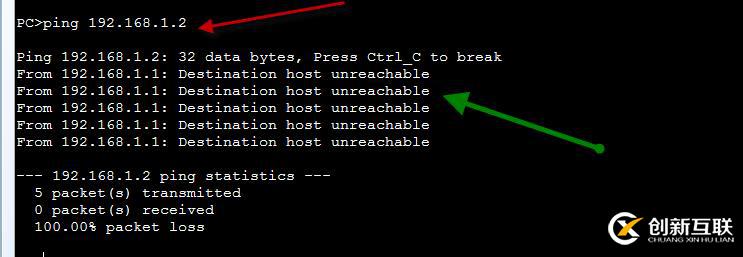

   Ping 192.168.1.2

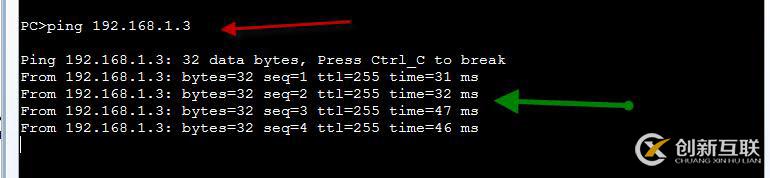

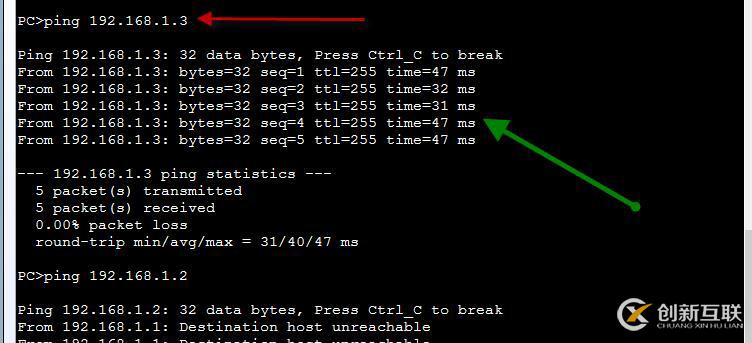

   Pc1 Ping 192.168.1.3

   Pc2 ping 192.168.1.3


實驗問題及總結

1. 交換機的入端口數據需要打標簽，而出來到主機的數據需要去除標簽
2. 交換機接收到的數據幀如果有標簽，則不做處理，直接轉發（故24口入端口無需配置）
3. Pvid 限制入向數據幀，untagged 限制出向數據幀
