這個實驗可以實現OSPF的區域內，區域間配置，和在rip中發布OSPF，在OSPF中發布rip

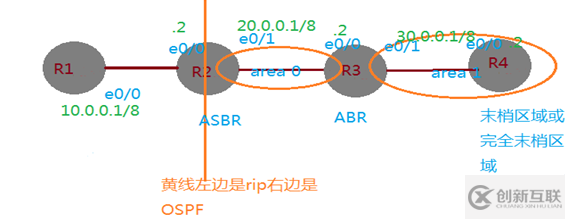

首先按照示意圖連接好物理設備（小凡中完成）

配置ip不多解釋

OSPF  簡單配置：

在R1上開啟router rip并宣告

Router（config）# router rip

Router（config-router）# net 10.0.0.0

在R2上要同時開啟router rip 和OSPF：

 Router（config）# router rip

Router（config-router）# net 10.0.0.0

 Router（config）#router ospf 1（1是OSPF運行的進程號，可以隨便指定）

 Router（config-router）#net 20.0.0.0 0.255.255.255 area 0

  （0.255.255.255 是反向子網掩碼 area 0是指定區域號）

在R3上開啟router ospf：

 Router(config)#router ospf 1

Router(config-router)#net 20.0.0.0 0.255.255.255 ar 0

Router(config-router)#net 30.0.0.0 0.255.255.255 ar 1

 宣告直連的兩條路由

在R4上同樣宣告：

 Router(config)#router ospf 1

Router(config-router)#net 30.0.0.0 0.255.255.255 ar 1

這時在路由器1 – 4 上的路由表就是

 R1：

C      10.0.0.0/8 is directly connected, Ethernet0/0

 R2：

C      20.0.0.0/8 is directly connected, Ethernet0/1

C      10.0.0.0/8 is directly connected, Ethernet0/0

O  IA  30.0.0.0/8 [110/20] via 20.0.0.2, 00:03:40, Ethernet0/1

 R3：

C      20.0.0.0/8 is directly connected, Ethernet0/0

C      30.0.0.0/8 is directly connected, Ethernet0/1

 R4：

O IA 20.0.0.0/8 [110/20] via 30.0.0.1, 00:02:51, Ethernet0/0

C      30.0.0.0/8 is directly connected, Ethernet0/0

這些路由表以O(shè)開頭的都是通過ospf 學習到的

OSPF  路由重分發

 這時在ospf 自制系統中的所有路由器可以相互通信（R2 R3 R4）

但是要和自制系統外的運行rip的路由器通信是不行的

這就要求在R2（ASBR 自制系統邊緣路由器）上做發布

具體過程：

 第一步：在rip 中發布 ospf

 Router（config）# router rip

 Router(config-router)#redistribute ospf 1 metric 2 （1是進程號 2是指定rip跳數）

這樣在R1上就可以通過rip 學習到 R2上的ospf 協議上的路由

Show ip route：

 R      20.0.0.0/8 [120/2] via 10.0.0.2, 00:00:10, Ethernet0/0

C      10.0.0.0/8 is directly connected, Ethernet0/0

R      30.0.0.0/8 [120/2] via 10.0.0.2, 00:00:10, Ethernet0/0

第二步： 在ospf中發布rip ：

 Router(config)#router os 1

 Router(config-router)#redistribute rip subnets metric 10 （subnets 是宣告時攜帶掩碼， 10 是ospf中的cost值可以自己指定）

 這樣在R3上就會學習到 rip 路由中的信息

Show ip route：

 C      20.0.0.0/8 is directly connected, Ethernet0/0

O E2 10.0.0.0/8 [110/10] via 20.0.0.1, 00:02:07, Ethernet0/0

C      30.0.0.0/8 is directly connected, Ethernet0/1

這里的E2 是指的分發到ospf中的分發類型 默認是 E2 （不計算內部代價）

 可以使用Metric-rype 1 來指定類型為 E1

這樣在OSPF中重分發rip 和在rip中重分發OSPF就完成了

往往還需要發布靜態路由、默認路由、直連路由

靜態路由發布 “

 在ASBR上進入router ospf 1

 Router(config-router)# redistribute static subnets

直連的

 Router(config-router)# redistribute connected subnets

 這樣就會在R3上看見以 O E2 開頭的路由條目

 發布默認路由：

 Router (config)#router os 1

 Router(config-router)# default-information originate

這樣會在R3上看見以O(shè)*IA開頭的條目

末梢區域  &&  完全末梢區域：

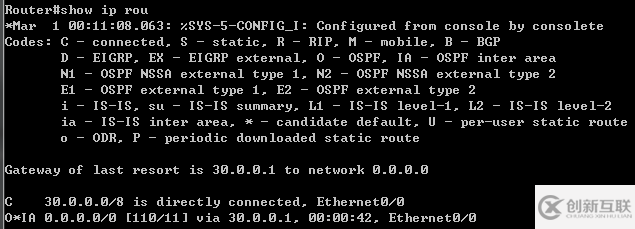

發布完成后（這里只發布rip），在R4上會看到路由表：
