1.    實驗要求

PC1屬于vlan10 ，PC2屬于vlan20，PC3屬于vlan30，PC4屬于vlan10。

使用dhcp自動獲取IP地址。

使用單臂路由技術實現全網互通。

2.    實驗步驟

R1：

R1#conf t

Enterconfiguration commands, one per line. End with CNTL/Z.

R1(config)#intfa0/0

R1(config-if)#noshutdown 將接口fa0/0開啟

R1(config-if)#intfa0/0.10  進子接口

R1(config-subif)#encapsulationdot1Q 10 改變接口的封裝類型，做vlan10的網關

R1(config-subif)#ipadd 192.168.10.1 255.255.255.0 配置IP地址

R1(config-subif)#noshut

R1(config-subif)#intfa0/0.20

R1(config-subif)#encapsulationdot1Q 20

R1(config-subif)#ipadd 192.168.20.1 255.255.255.0

R1(config-subif)#noshut

R1(config-subif)#intfa0/0.30

R1(config-subif)#encapsulationdot1Q 30

R1(config-subif)#ipadd 192.168.30.1 255.255.255.0

R1(config-subif)#noshut

R1(config-subif)#exit

R1(config)#ipdhcp pool v10 建立dhcp地址池

R1(dhcp-config)#network192.168.10.0 /24

R1(dhcp-config)#default-router192.168.10.1

R1(dhcp-config)#dns-server1.1.1.1

R1(dhcp-config)#exit

R1(config)#ipdhcp pool v20 建立dhcp地址池

R1(dhcp-config)#network192.168.20.0 /24

R1(dhcp-config)#default-router192.168.20.1

R1(dhcp-config)#dns-server2.2.2.2

R1(dhcp-config)#exit

R1(config)#ipdhcp pool v30 建立dhcp地址池

R1(dhcp-config)#network192.168.30.0 /24

R1(dhcp-config)#default-router192.168.30.1

R1(dhcp-config)#dns-server3.3.3.3

 R1(dhcp-config)#exit

  Sw1:

      sw1#conft

sw1(config)#no ip routing 關閉路由功能

sw1(config)#vlan 10,20,30 建立vlan10,20,30,

sw1(config-vlan)#int fa1/0

sw1(config-if)#switchport access vlan 10 將接口加入VLAN中

sw1(config-if)#int fa1/1

sw1(config-if)#switchport access vlan 20

sw1(config-if)#int fa1/15

sw1(config-if)#switchport mode trunk 將接口變?yōu)橹欣^口

sw1(config-if)#int fa1/4

sw1(config-if)#switchport mode trunk 將接口變?yōu)橹欣^口

sw2:

     sw2#conft

sw2(config)#no ip routing  關閉路由功能

sw2(config-vlan)#vlan 10,20,30 建立vlan10,20,30

sw2(config-vlan)#int fa1/2

sw2(config-if)#switchport access vlan 30  將接口加入VLAN中

sw2(config-if)#int fa1/3

sw2(config-if)#switchport access vlan 10

sw2(config-if)#int fa1/15

sw2(config-if)#switchport mode trunk  將接口變?yōu)橹欣^口

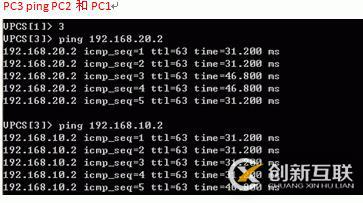

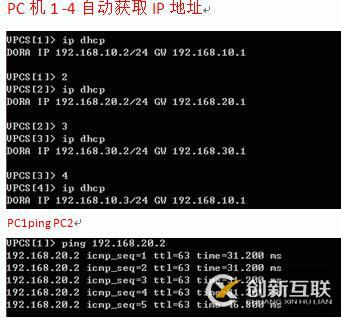

3.    實驗驗證結果
