Tensorboard：

如何更直觀的觀察數據在神經網絡中的變化，或是已經構建的神經網絡的結構。上一篇文章說到，可以使用matplotlib第三方可視化，來進行一定程度上的可視化。然而Tensorflow也自帶了可視化模塊Tensorboard，并且能更直觀的看見整個神經網絡的結構。

上面的結構圖甚至可以展開，變成：

使用：

結構圖：

with tensorflow .name_scope(layer_name):

直接使用以上代碼生成一個帶可展開符號的一個域，并且支持嵌套操作：

with tf.name_scope(layer_name):
  with tf.name_scope('weights'):

節點一般是變量或常量，需要加一個“name=‘'”參數，才會展示和命名，如：

with tf.name_scope('weights'):
  Weights = tf.Variable(tf.random_normal([in_size,out_size]))

結構圖符號及意義：

變量：

變量則可使用Tensorflow.histogram_summary()方法：

tf.histogram_summary(layer_name+"/weights",Weights) #name命名，Weights賦值

常量：

常量則可使用Tensorflow.scalar_summary()方法：

tf.scalar_summary('loss',loss) #命名和賦值

展示：

最后需要整合和存儲SummaryWriter：

#合并到Summary中
merged = tf.merge_all_summaries()
#選定可視化存儲目錄
writer = tf.train.SummaryWriter("/目錄",sess.graph)

merged也是需要run的，因此還需要：

result = sess.run(merged) #merged也是需要run的
  writer.add_summary(result,i)

執行：

運行后，會在相應的目錄里生成一個文件，執行：

tensorboard --logdir="/目錄"

會給出一段網址：

瀏覽器中打開這個網址即可，因?yàn)橛屑嫒輪栴}，firefox并不能很好的兼容，建議使用Chrome。

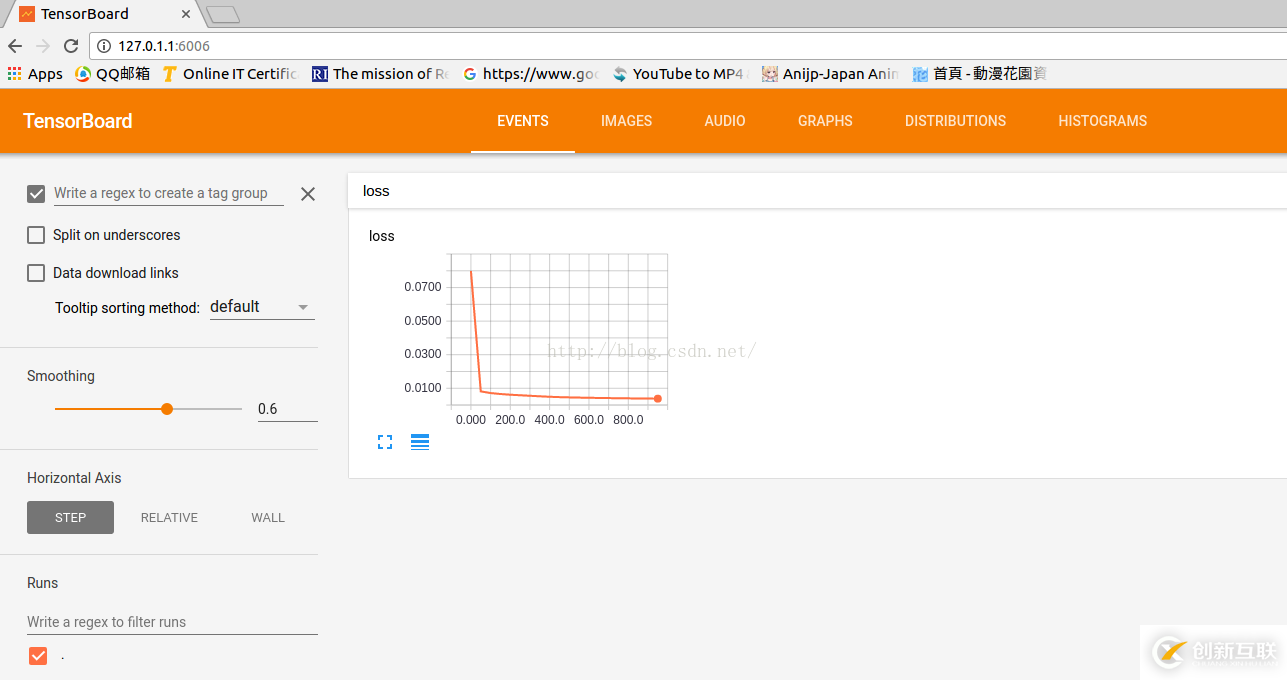

常量在Event中，結構圖在Graphs中，變量在最后兩個Tag中。

附項目代碼：

項目承接自上一篇文章（已更新至最新Tensorflow版本API r1.2）：

import tensorflow as tf
import numpy as np

def add_layer(inputs,in_size,out_size,n_layer,activation_function=None): #activation_function=None線性函數
  layer_name="layer%s" % n_layer
  with tf.name_scope(layer_name):
    with tf.name_scope('weights'):
      Weights = tf.Variable(tf.random_normal([in_size,out_size])) #Weight中都是隨機變量
      tf.summary.histogram(layer_name+"/weights",Weights) #可視化觀看變量
    with tf.name_scope('biases'):
      biases = tf.Variable(tf.zeros([1,out_size])+0.1) #biases推薦初始值不為0
      tf.summary.histogram(layer_name+"/biases",biases) #可視化觀看變量
    with tf.name_scope('Wx_plus_b'):
      Wx_plus_b = tf.matmul(inputs,Weights)+biases #inputs*Weight+biases
      tf.summary.histogram(layer_name+"/Wx_plus_b",Wx_plus_b) #可視化觀看變量
    if activation_function is None:
      outputs = Wx_plus_b
    else:
      outputs = activation_function(Wx_plus_b)
    tf.summary.histogram(layer_name+"/outputs",outputs) #可視化觀看變量
    return outputs

#創建數據x_data，y_data
x_data = np.linspace(-1,1,300)[:,np.newaxis] #[-1,1]區間，300個單位，np.newaxis增加維度
noise = np.random.normal(0,0.05,x_data.shape) #噪點
y_data = np.square(x_data)-0.5+noise

with tf.name_scope('inputs'): #結構化
  xs = tf.placeholder(tf.float32,[None,1],name='x_input')
  ys = tf.placeholder(tf.float32,[None,1],name='y_input')

#三層神經，輸入層（1個神經元），隱藏層（10神經元），輸出層（1個神經元）
l1 = add_layer(xs,1,10,n_layer=1,activation_function=tf.nn.relu) #隱藏層
prediction = add_layer(l1,10,1,n_layer=2,activation_function=None) #輸出層

#predition值與y_data差別
with tf.name_scope('loss'):
  loss = tf.reduce_mean(tf.reduce_sum(tf.square(ys-prediction),reduction_indices=[1])) #square()平方,sum()求和,mean()平均值
  tf.summary.scalar('loss',loss) #可視化觀看常量
with tf.name_scope('train'):
  train_step = tf.train.GradientDescentOptimizer(0.1).minimize(loss) #0.1學習效率,minimize(loss)減小loss誤差

init = tf.initialize_all_variables()
sess = tf.Session()
#合并到Summary中
merged = tf.summary.merge_all()
#選定可視化存儲目錄
writer = tf.summary.FileWriter("Desktop/",sess.graph)
sess.run(init) #先執行init

#訓練1k次
for i in range(1000):
  sess.run(train_step,feed_dict={xs:x_data,ys:y_data})
  if i%50==0:
    result = sess.run(merged,feed_dict={xs:x_data,ys:y_data}) #merged也是需要run的
    writer.add_summary(result,i) #result是summary類型的，需要放入writer中，i步數（x軸）

關于如何在Tensorflow中使用Tensorboard實現可視化就分享到這里了，希望以上內容可以對大家有一定的幫助，可以學到更多知識。如果覺得文章不錯，可以把它分享出去讓更多的人看到。
