1 Vivado的Tcl能力概述

工具命令語言（Tcl--Tool Command Language）是Vivado?工具環境中集成的腳本語言。Tcl是半導體行業中用于應用程序編程接口的標準語言，并由Synopsys?設計約束（SDC）使用。

         SDC是用于傳達Synopsys Synplify和其他供應商的FPGA綜合工具的時序約束的機制，并且是時序約束行業標準；因此，Tcl基礎結構是腳本語言的“最佳實踐”。

除了執行自動腳本之外，Tcl還使您可以對設計工具執行交互式查詢。Tcl能夠以交互方式“詢問”設計數據庫的問題，尤其是圍繞工具和設計設置及狀態的問題。示例包括：查詢特定的時序分析報告命令有效，應用增量約束并在執行后立即執行查詢以驗證預期行為，而無需重新運行任何工具步驟。

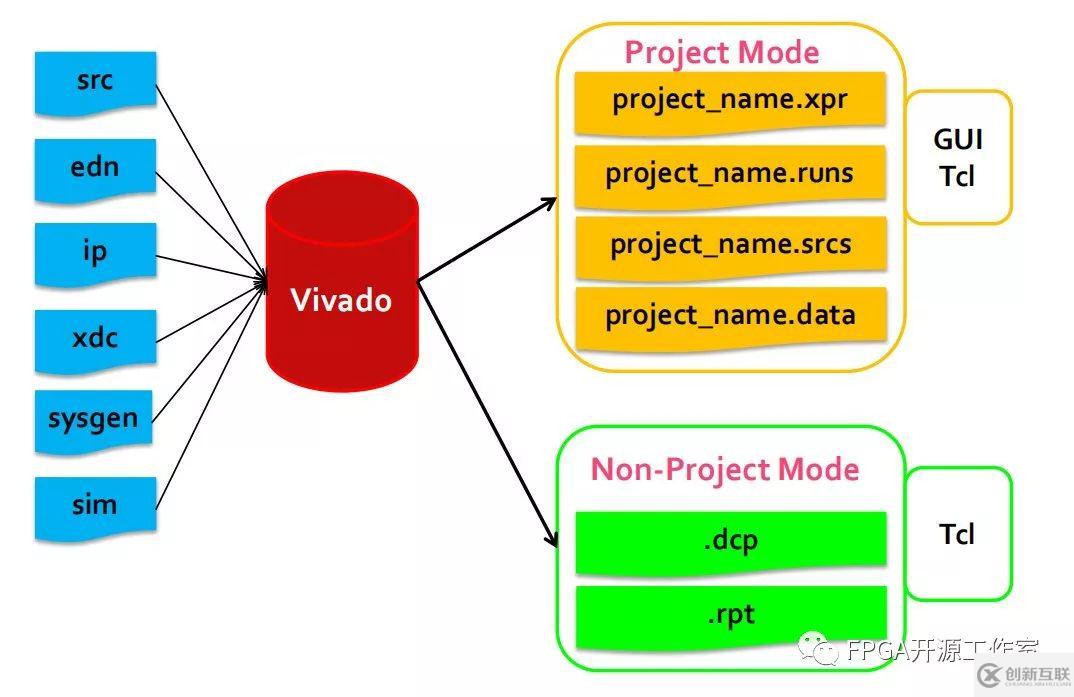

2Non-Project Mode Tcl Script Example

Non-Project Mode 包含以下6步：

1）創建文件輸出文件夾

2）讀取資源（verilog ip vhdl）和約束（XDC）

3）綜合

4）實現

5）產生bit流

#TCL script to run xilinx vivado

# A Vivado script that demonstrates a very simple RTL-to-bitstream non-project batch flow

#

# NOTE: typical usage would be "vivado -mode tcl -source run.tcl"

#

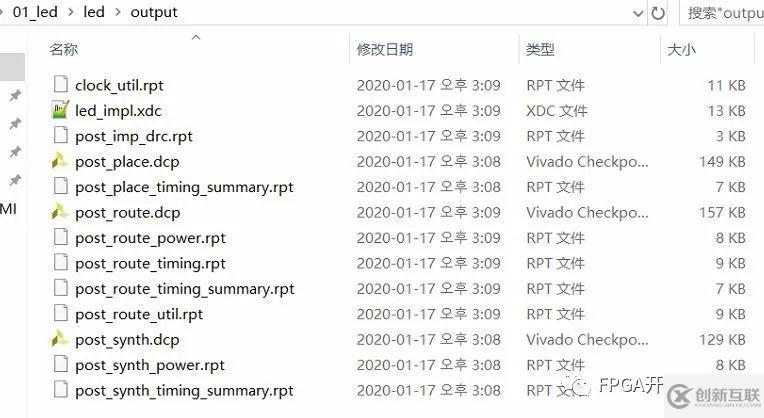

# STEP#0: define output directory area.

#

set outputDir ./led/outputfile

mkdir $outputDir

#

#STEP#1: setup design sources and constraints

#

read_verilog led.v

read_xdc led.xdc

#

# STEP#2: run synthesis, report utilization and timing estimates, write checkpoint design

#

synth_design -part xc7a35ticsg324-1L -top led

write_checkpoint -force $outputDir/post_synth

report_timing_summary

-file $outputDir/post_synth_timing_summary.rpt

report_power -file $outputDir/post_synth_power.rpt

#

# STEP#3: run placement and logic optimzation, report utilization and timing estimates, write checkpoint design

#

opt_design

place_design

phys_opt_design

write_checkpoint -force $outputDir/post_place

report_timing_summary

-file $outputDir/post_place_timing_summary.rpt

#

# STEP#4: run router, report actual utilization and timing, write checkpoint design, run drc, write verilog and xdc out

#

route_design

report_utilizationreport_timing

write_checkpoint -force $outputDir/post_route

report_timing_summary -file $outputDir/post_route_timing_summary.rpt

report_timing -sort_by group -max_paths 100 -path_type summary -file $outputDir/post_route_timing.rpt

report_clock_utilization -file $outputDir/clock_util.rpt

report_utilization -file $outputDir/post_route_util.rpt

report_power -file $outputDir/post_route_power.rpt

report_drc -file $outputDir/post_imp_drc.rpt

write_xdc -no_fixed_only -force $outputDir/led_impl.xdc write_verilog -force led_syn.v

#

# STEP#5: generate a bitstream

#

write_bitstream -force led.bit

exit
