Allegro 17.2 與orcad不能同步的解決辦法法是什么，很多新手對此不是很清楚，為了幫助大家解決這個難題，下面小編將為大家詳細講解，有這方面需求的人可以來學習下，希望你能有所收獲。

十載的岢嵐網站建設經驗，針對設計、前端、開發、售后、文案、推廣等六對一服務，響應快，48小時及時工作處理。全網整合營銷推廣的優勢是能夠根據用戶設備顯示端的尺寸不同，自動調整岢嵐建站的顯示方式，使網站能夠適用不同顯示終端，在瀏覽器中調整網站的寬度，無論在任何一種瀏覽器上瀏覽網站，都能展現優雅布局與設計，從而大程度地提升瀏覽體驗。創新互聯建站從事“岢嵐網站設計”,“岢嵐網站推廣”以來，每個客戶項目都認真落實執行。

鑒于有些朋友會遇到Allegro17.2在allegro網標導入后，不能與原理圖同步的情況，我們電子布局網在這里給出相關解決辦法，希望對各位小伙伴有所幫助。

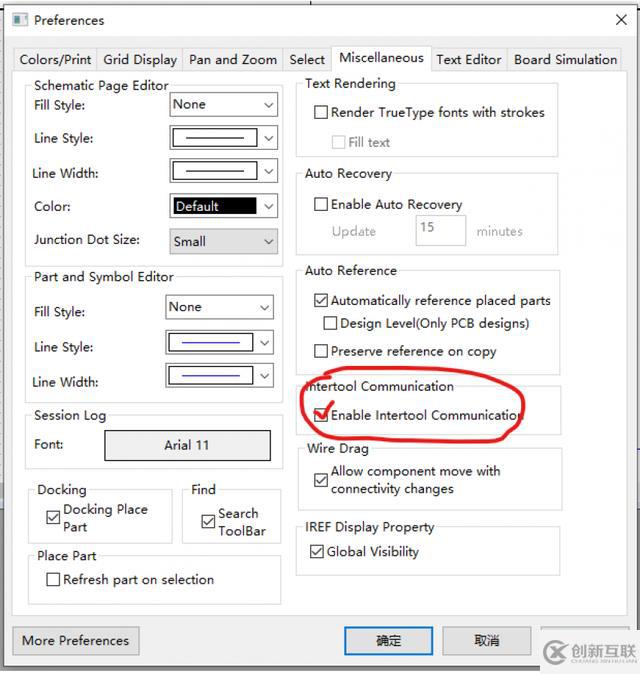

一、首先打開orcad cis，單擊菜單欄 “Options”，在彈出的下拉菜單中單擊第一個菜單“Preferences...”,軟件將彈出如下界面，查看“Miscellaneous”選項下，紅框中 “enable Intertool Communication”，是否已經勾選，如果沒有勾選，鼠標點擊勾選。（該選項默認是勾選的，以防軟件誤操作造成）



二、如果還是不能關聯，打開allegro env文件（路徑在環境變量“Home”路徑下的pcbenv文件夾中）

打開環境變量方法：

鍵盤 Win + “r”，啟動運行，在輸入框中輸入 rundll32.exe shell32.dll,Control_RunDLL sysdm.cpl,,3

系統會彈出如下界面，單擊圖中環境變量按鈕（會有點延時），進入環境變量（鍵盤上Win鍵一般在Ctrl鍵旁邊，windows logo樣式）



單擊圖中環境變量按鈕，進入環境變量設置



在這個文件夾下的 “pcbenv”文件夾中，有個 env文件（無擴展名），用記事本或其他文本編輯工具，推薦notepad ++文本編輯器，免費好用。

在文件中添加語句： unset unique_mps_session（注意前面不要有“#”號，否則語句將被解釋?zhuān)黄鹱饔茫?/p>

三、重啟Allegro，關聯嘗試即可
