柴油發電機組柴油機（135系列）的電起動體系，由起動電機、充電發電機、充電發電機調節器、蓄電池和外表等構成。因起動體系為直流電源，且選用許多晶體管元件，它們對電源極性格外靈敏，故在裝拆中應格外注意線路的準確銜接和組件的標準。下面由星光小編給我們要點介紹下4、6缸直列根本型柴油機的電起動體系線路根本構造原理。

電起動體系線路
當電路鑰匙JK（4缸柴油機不必）和起動按鈕KC接通后，起動電機D的電磁鐵線圈接通，電磁開關動觸頭吸合，蓄電池B1正極經過起動電機D的定子和轉子繞組，與蓄電池B2的負極（接地）構成回路。當電磁開關吸合時，起動電機齒輪即被推出與柴油發電機組柴油機起動齒輪圈齒合，并股動曲軸旋轉而使柴油發電機組起動。柴油發電機組起動后，應即鋪開起動按鈕，電路斷開，起動電機齒輪即主動退回原位，不然將會使起動電機超速而損壞。

柴油發電機組起動后，硅整流充電發電機與發電機調節器合作作業，經過電流表A向蓄電池充電并由電流表顯現充電電流的巨細。充電電流的巨細和充電電路的“接通”或斷開，由充電發電機調節器主動控制。

柴油發電機組泊車后，因為充電發電機調節器內設有截流設備，能主動堵截蓄電池與充電發電機激磁繞線的回路，這么可防止蓄電池的電源倒流到硅整流充電發電機的激磁繞組。

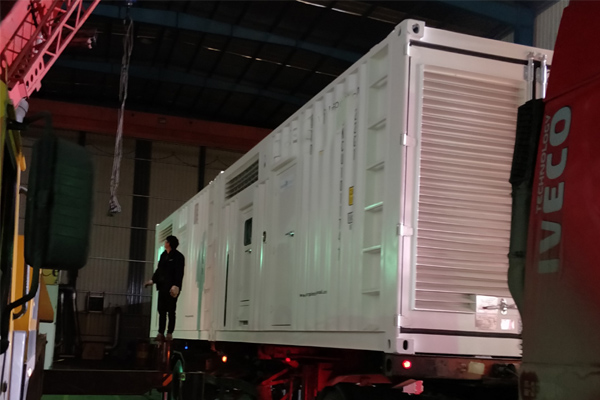

柴油發電機的重要生產企業，發電機組廠家主要制造銷售柴油發電機組,發電機組功率為3-3000KW、移動電站為24-600KW、船用應急柴油發電機組24-800KW、燃?xì)獍l(fā)電機組、重油發電機組以及各種進口系列、特殊系列（拖車、靜音箱、移動燈塔、集裝箱等）柴油發電機組的同時從事發電機組保養和發電機組配件的售后服務。
