電流計表示蓄電池放電或充電電流的大小，可以觀察發電機和調節器是否有障礙。電流表一端連接蓄電池，另一端連接發電機的調節器及電氣設備。電流計的結構形式有固定永磁電子和活動永磁電子等。

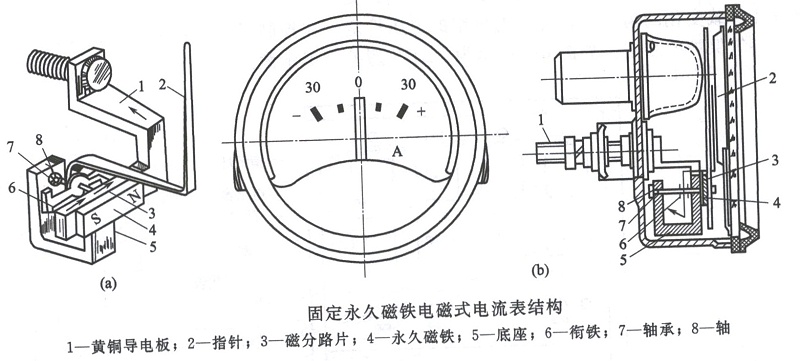

(1) 固定永磁電磁電流計固定永磁電磁電流計用于測量30A以下電流，其結構如圖所示。黃銅導電板1用兩個螺釘(蓄電池和調節器的端子)固定在絕緣底板上。永磁4安裝在黃銅導電板底部，其間設有磁分裂板3。軸8安裝在底座5的軸承7上，鋁指針2、軟鋼的系鐵6和軸固定在一起，可以在軸承上晃動。

黃銅導電板上電流通過時，在黃銅導電板周?chē)圃祀姶艌?chǎng)，使電樞旋轉，制造永磁四度磁場，使電樞無法旋轉。通過黃銅導電板流動的電流發生變化時，電磁場強度也會發生共振，但永久磁鐵產生的磁場強度不會改變。通過黃銅導電板的電流越大，電磁場強度越強，讓電樞移動指針的角度就越大。相反，擺動角度越小。當電流不通過黃銅導電板流動時，電樞在永磁磁場力的作用下與永磁體呈直線，指針保持在初始零點位置。通過黃銅導電板流動的電流方向相反時，指針旋轉方向相反。

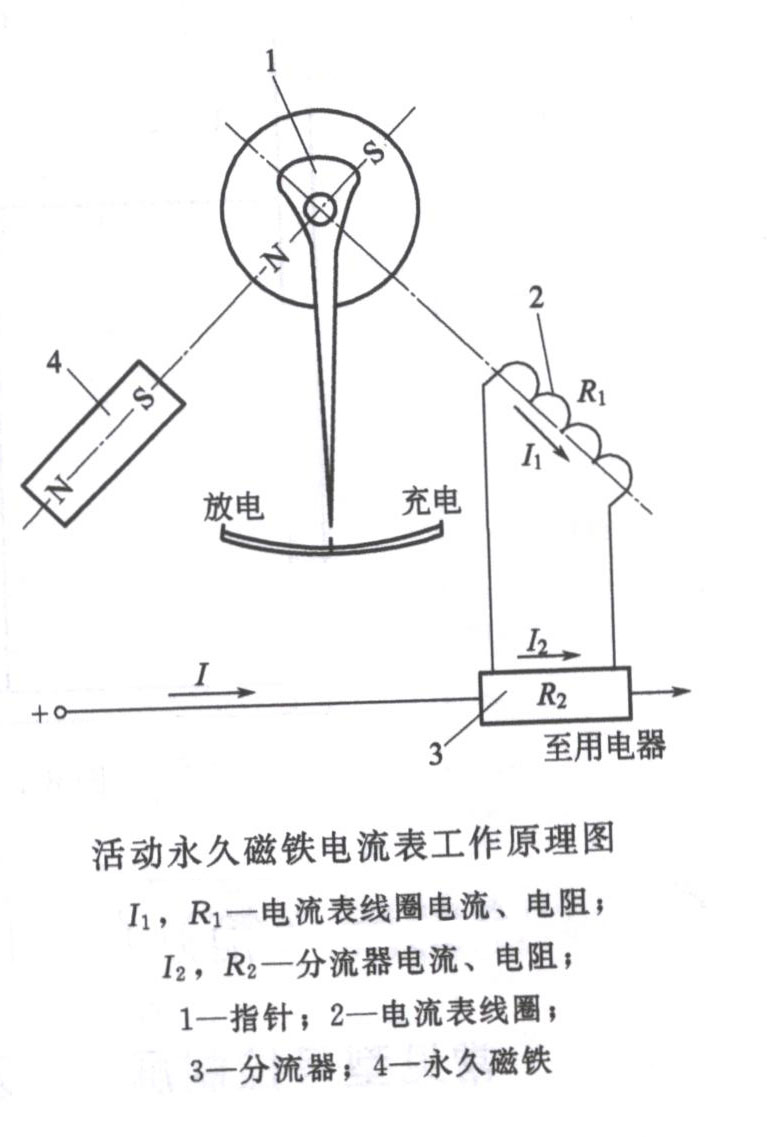

(2) 活動永磁電流計活動永磁電流計用于大功率電動機啟動系統的柴油機裝置。電流計的工作原理如圖所示，蓄電池產生的電流分為兩條。分流3的所有方法都是電流。電也是活動永磁電流計工作流圖線圈2的電流1。永磁4安裝在固定電流計線無體2內，永磁4和指針1固定在軸上，構成繞軸旋轉的部件。電流計線圈產生的磁力與永磁體產生的磁力相反，促進永磁體和指針的旋轉，指針的角與電流成正比。
