近年來，戶外廣告牌越來越多，全國近幾年發生多起廣告牌事故，2004年7月3日，位于城 中區濱河路“五一橋”西側西寧漓江房地產有限責任公司廣告牌被大風刮倒，將 3名市民砸傷。廣告牌威脅著廣大市民的安全，一定要做好檢測鑒定工作，排查隱患，對人民的生命財產安全負責。

公司

廣告牌結構檢測

1 廣告設施現場檢測內容

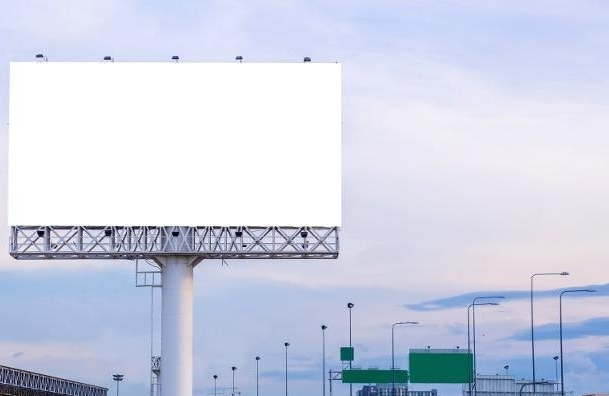

1)確定廣告設施類型：屋頂桁架，鋼結構墻面式廣告牌，立柱網架。

對廣告牌所進行的計算分析、現場檢測等工作的技術內容按現行國家標準執行：

GB50009建筑結構荷載規范；GB50010混凝土結構設計規范；GB50017鋼結構設計規范；GB50007地基基礎設計規范；GB50011建筑抗震設計規范；GB50204混凝土結構工程施工質量驗收規范；GB50205鋼結構工程施工質量驗收規范；CECS148戶外廣告設施鋼結構技術規程；GB50057建筑物防雷設計規范；GB／T50344建筑結構檢測技術標準。

公司

3 承載力校核

施加在戶外廣告牌上的作用可分為永久作用和可變作用兩類。永久作用有結構自重，廣告牌或固定設備(燈光照明設施)自重，操作平臺自重 ，落地廣告牌的土重 、土壓力和地基變形等?？勺兒奢d有風荷載、覆冰荷載、雪荷載、安裝和檢修荷載、常遇地震作用、溫度變化等。在廣告牌的檢測中主要考慮風荷載及結構自重。

根據現場檢測數據利用 SAP2000對結構進行模型分析，考慮結構構件重要性系數、基本風壓、地震烈度 、考慮的荷載組合。根據分析結果，得出整改措施。

問題及整改意見

1 通過檢測分析廣告牌主要存在的問題

1)結構體系：部分斜支撐及橫向支撐連系桿 的剛度和穩定性 ，長細比不滿足要求 ，傳力體系不合理，部分主要受力桿件已發

生變形；部分構件不滿足要求。2)連接 ：a．焊縫質量按三級考慮，不滿足要求 ，焊接處有漏焊、未滿焊現象，焊渣未清理干凈、焊瘤裂紋，焊接處已經脫離。b．面板與結構之間采用鉚釘連接，鉚釘有松動，脫落，間距過大，桿件與節點板的連接不符合規范。C．角鋼與螺栓的連接不當，角鋼與鋼板連接不規范。根據有關規定，屋頂廣告牌支座嚴禁采用摩擦型膨脹螺栓連接，部分廣告牌采用螺栓連接。3)防銹：桿件表面銹蝕，角鋼以及節點處防銹漆局部有剝落。個別構件銹蝕嚴重。螺栓的防銹措施不足。4)防雷、電路：沒有作防雷接地；供電線路有局部裸露，與面板框架纏繞，配電箱安裝在廣告牌的面板上 ，霓虹燈控制器安裝在面板上。

2 整改建議

1)結構體系：應采用合理的方法對結構體系進行檢測，對不合理的構件進行處理，不滿足要求的構件進行替換或增加桿件，使其滿足規范要求。對于變形的主要受力構件及不滿足要求的構件，應進行校正，甚至替換。

2)連接：對有明顯缺陷的焊縫 ，應重新焊接。角鋼與螺栓的連接采用正確的方式。角鋼與鋼板的連接采用正確的方式。根據有關規定，屋頂廣告牌支座嚴禁采用摩擦型膨脹螺栓連接，應改為質量合格的化學錨栓、植筋。桿件與節點板間有明顯缺陷的焊縫，應進行補焊；雙腳肢之間問距過大應焊接填板；鉚釘間距過 大以及脫落的情況應進行不做。

3)防銹：防銹漆脫落的應補做桿件防銹漆，對于銹蝕嚴重的桿件進行撤換 ，應定期對構件進行防銹措施。

4)防雷、電路：裸露的電線增設套管保護；配電箱應另行處理，安裝在面板上有安全隱患；應做好霓虹燈控制器的防潮處理。

雖然廣告牌的結構簡單，許多廣告公司認為不重要，事故危害還是很大，所以應對廣告牌進行規范設計與施工，定期進行安全性檢測，消除安全隱患，保障人民生命財產安全。
