1. 采用預應力碳纖維復合板對鋼筋混凝土結構進行加固時，其錨具的張拉端和錨固端至少應有一端為自由活動端。

張拉前錨具平面示意圖

1-張拉端錨具；2-推力架；3-導向螺桿；4-張拉支架；5-固定端定位板；6-固定端錨具；7-M20膠錨螺栓；8-M16螺栓；9-碳纖維復合板；10-M12螺栓；11-預留孔，張拉完成后植入M20膠錨螺栓

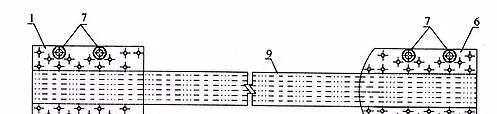

張拉完成錨具平面示意圖

1-張拉端錨具；6-固定端錨具；7-M20膠錨螺栓；9-碳纖維復合板

2.預應力碳纖維復合板加固用錨具可采用平板錨具，也可采用帶小齒齒紋錨具（尖齒齒紋錨具和圓齒齒紋錨具）等。

3.設計普通平板錨具的構造時，其蓋板和底板的厚度應分別不小于14mm和10mm;其加壓螺栓的公稱直徑不應小于22mm。

4.設計尖齒齒紋錨具的構造時，其齒深宜為0.3mm~0.5mm，齒間距宜為0.6mm~1.0mm。為了防止尖齒齒紋錨具將預應力碳纖維復合板剪斷，該類錨具在尖齒處應進行倒角處理。

5.設計圓齒齒紋錨具的構造時，其齒深宜為0.3mm~0.5mm，齒間距宜為0.6mm~1.0mm。對圓齒齒紋錨具，為防止預應力碳纖維復合板在錨具出口處因與錨具摩擦而產生斷絲現象，錨具在端部切線方向應與預應力碳纖維復合板受拉力方向平行。

6.錨具的開孔位置和孔徑應根據實際工程確定。
