一體化凈水設備按照擺放形式的不同分為立式凈水設備和臥式凈水設備，其內部組成基本一致，相對于臥式一體化凈水設備，立式凈水設備可以節約一部分的空間，兩種設備都可以根據客戶需求定做。

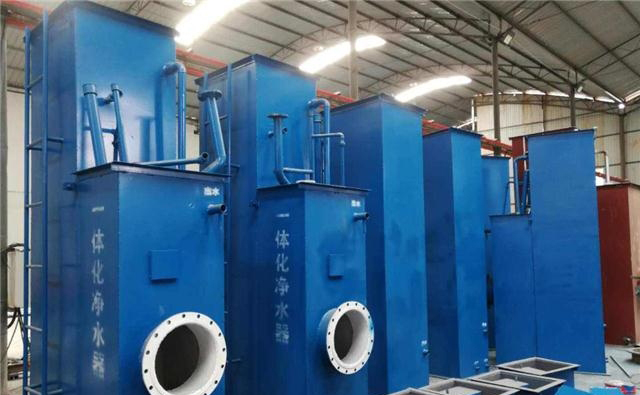

立式一體化凈水設備

一、凈水設備主體由混合、反應和沉淀裝置及碳鋼外殼組成。

（1）混合

混合采用設備內置的直列式混合器，直列式混合器內部結構為多段分組的同心圓管構成的列管式組件，水流在組件管壁的邊界層作用下，產生一系列渦旋，達到一定流速時，渦旋脫離邊壁進入紊流核心并衰減，在列管內就形成均勻各向同性紊流，在水流通過列管后，產生同管徑尺度相當?shù)臏u旋群，在其后的流動過程中，渦旋群逐步衰減為均勻各向同性紊流，實現混凝劑同膠體的接觸碰撞，并脫紊凝結成小絮體，保證良好的混合效果?；旌蠒r間為3s，藥劑與水的混合快速且均勻，比其他混合設備節省藥劑30%以上。

（2）反應

星形絮凝裝置為填料式反應裝置，我公司設計的反應裝置發展了現代的絮凝反應工藝領域，采用改性PVC材質填料裝置導流機構截面為星形，并設置1～3片翼片，無螺絲等緊固件，組合后成組放入絮凝池中。水流流經翼片后，形成擾流并在翼片后形成漩渦區，對原水及混凝劑的混合液進行充分的攪拌，并采用三級水力分級，合理控制紊流渦旋尺度和數量，盡可能增加絮凝池中粒子的接觸碰撞次數和有效碰撞次數，可有效提高絮凝劑的反應效果，并截留部分絮凝體，使礬花進一步凝聚，加大礬花的體積及密實度。我公司設計了合理設置的反應系統，內部設備可更換，且內部反應區布水均勻合理，有效地為后續處理工藝提供了良好的條件。

（3）沉淀

V形沉淀裝置采用斜板沉淀工藝，采用乙丙共聚材料制成的凈水工程專項使用斜板，裝置結構設置渦旋湍動控制段，流道呈V形，可有效提高泥水分離的效率，斜板將原來的沉淀區分隔成一個個淺層沉淀池，大大的提高了絮凝體的沉降效果。本設備采用小間距斜板，礬花沉淀距離也明顯減少，使更多小顆?？梢猿恋硐聛恚￠g距斜板水力阻力大，占水流在沉淀池中水力阻力的主要部分，這樣沉淀池中流量分布均勻，明顯地改善了沉淀條件，并利用絮凝體之間的相互吸附形成較好的污泥絮凝層，可以有效地捕捉體積較小的絮凝體或固體顆粒。由于裝置基本無側向約束，沉淀面積與排泥面積相等，排泥性能遠優于其他形式沉淀設施。

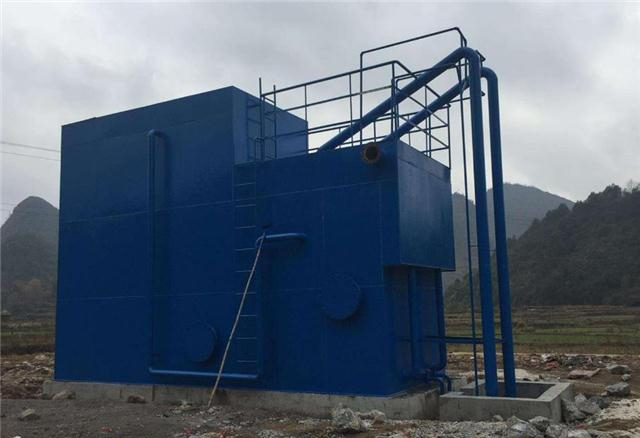

臥式一體化凈水設備

二、加藥裝置

加藥裝置由1只溶投藥罐（PE或碳鋼）、1臺攪拌機（過流部分SS304）、1臺計量泵、1只浮子流量計、1套管路等組成。

投藥罐液位和加藥計量泵電機連鎖控制：投藥罐在低液位時，即使手動啟動緊急信號消除后，也不能啟動加藥泵。

攪拌機工作方式：攪拌機電機與設備連鎖控制，自動運行，也可手動控制停止運行。

三、 電氣控制系統

一體化凈水設備整套系統可采用PLC控制，PLC選用先進的、成熟的新一代PLC控制系統。

一體化凈水裝置、加藥裝置、消毒裝置的運行按照測量儀器的信號，通過PLC系統控制。

混凝劑、消毒劑投加計量泵的關啟方式采用自動手動兩種形式。溶投藥桶罐液位與加藥電機連鎖控制：投藥桶在低液位時，即使手動啟動緊急信號消除后，也不能啟動加藥泵。

一體化凈水設備所有的啟停按鈕都集中在一個操作面板上，并設在運行、停止、故障指示燈，一體化凈水設備所有動力設備都有過熱、接地、短路、漏電保護措施，設備發生故障時控制系統采用聲光啟動緊急信號方式警示操作員工。
