管道的組成及管子、管路附件的技術標準

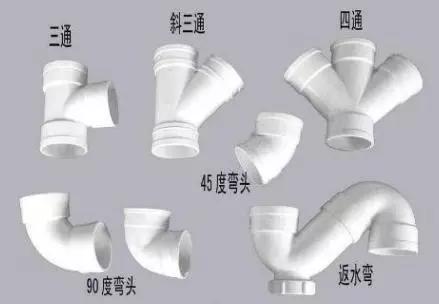

一、管道的組成：管子、管路附件和接頭配件組成。附件有漏斗閥門調壓板等。接頭配件：一部分為管件，彎頭、變徑、三通、四通等，另一部分屬于連接件：螺栓、螺帽、法蘭等。關管道連接方式，詳見南社百科相貼子及微信歷史消息。

二、管子及管路附件的技術標準。

稱直徑、公稱壓力、試驗壓力和工作壓力

公稱直徑：既不是內徑，也不是外徑，但與內徑接近。一種通用的表示方法。用DN表示，單位為mm但不寫。

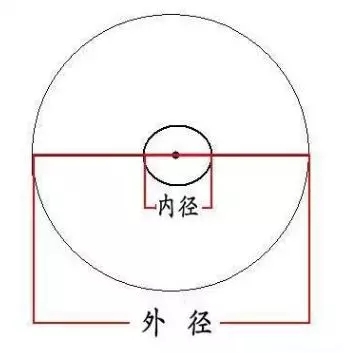

注：外徑：外徑就是圓點到外圓的直徑。

內徑：內徑就是圓點到內圓的直徑。

公稱壓力：在基準溫度下的耐壓強度。用PN表示，單位為MPa。

試壓壓力：在常溫下的耐壓強度，檢驗機械強度和嚴密性能，用Ps表示，單位為MPa。

工作壓力：給定溫度下的操作壓力。Pt表示，例如P252.3表示介質在250攝氏度下的工作壓力為2.3MPa。

三者關系：Ps＞PN≥Pt。

第三節：管道的分類

按介質壓力：低壓管道PN≤2.5MPa（水暖）、中壓管道4-6.4適用于設備鍋爐、高壓管道10-100（如水壓機32MPa)、超高壓管道PN＞100MPa。

按管道屬性：水汽介質管道、腐蝕性介質管道、化學制品介質管道、易凝易沉淀介質管道。

按介質溫度：常溫管道（負40-120度）、低溫管道（負40以下）、中溫管道（121-450）、高溫管道（450以上）。

第四節：管材及管件

就制造方法：無縫鋼管、有縫鋼管、鑄造管。

按材質劃分：鋼管、鑄鐵管、有色金屬管、非金屬管。
