電氣裝修中，導線的連接是電工的基本操作技能之一。導線連接質量的好壞，直接關系到線路和設備是否可靠、安全的運行。

當導線不夠長或要接分接支路時，就要進行導線與導線的連接，常用的導線線芯有單股、7股、11股等多種，連接方法隨芯線的股數不同而異。對導線連接基本要求是：電接觸良好，有足夠的機械強度，接頭美觀，絕緣恢復正常。

一、單股銅導線的連接

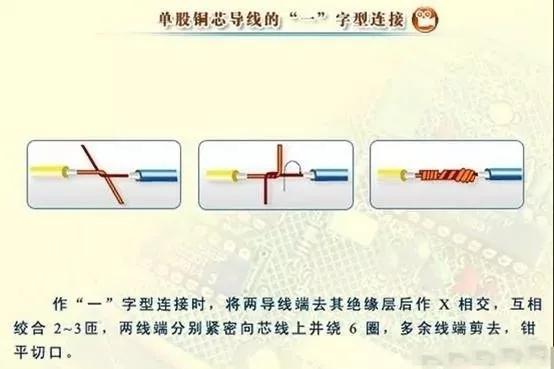

1、單股銅導線的“一”字型連接

小截面單股銅導線連接方法：先將兩導線的芯線線頭作X形交叉，再將它們相互纏繞2～3圈后扳直兩線頭，然后將每個線頭在另一芯線上緊貼密繞5～6圈后剪去多余線頭即可。

大截面單股銅導線連接方法：先在兩導線的芯線重疊處填入一根相同直徑的芯線，再用一根截面約1.5mm的裸銅線在其上緊密纏繞，纏繞長度為導線直徑的10倍左右，然后將被連接導線的芯線線頭分別折回，再將兩端的纏繞裸銅線繼續纏繞5～6圈后剪去多余線頭即可。

不同截面單股銅導線連接方法：先將細導線的芯線在粗導線的芯線上緊密纏繞5～6圈，然后將粗導線芯線的線頭折回緊壓在纏繞層上，再用細導線芯線在其上繼續纏繞3～4圈后剪去多余線頭即可。

2、單股銅導線的分支連接

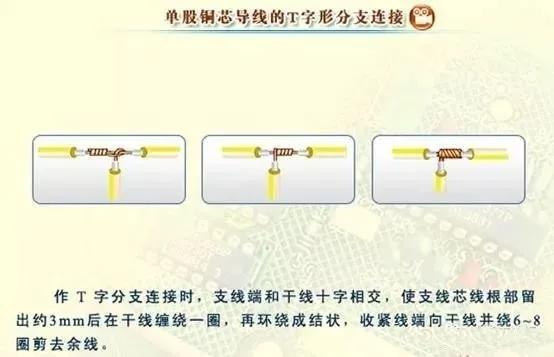

(1)單股銅導線的T字分支連接
將支路芯線的線頭緊密纏繞在干路芯線上5～8圈后剪去多余線頭即可。對于較小截面的芯線，可先將支路芯線的線頭在干路芯線上打一個環繞結，再緊密纏繞5～8圈后剪去多余線頭即可。

(2)單股銅導線的十字分支連接

將上下支路芯線的線頭緊密纏繞在干路芯線上5～8圈后剪去多余線頭即可。可以將上下支路芯線的線頭向一個方向纏繞也可以向左右兩個方向纏繞。

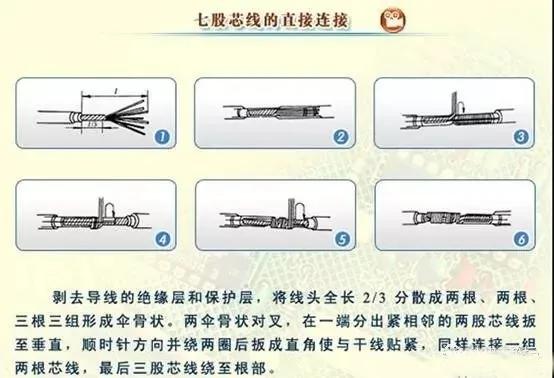

二、多股銅芯線的直線連接

基本操作步驟：剖削硬線絕緣層、散開芯線、對叉?zhèn)阈涡揪€頭、分組纏繞線頭、鉗平線頭末端。

注意事項：

1、剝削線芯絕緣層常用工具有電工刀、鋼絲鉗和剝線鉗，可進行削、克及剝削絕緣層。一般4mm以下的導線原則上使用剝線鉗, 使用電工刀剝削時, 不允許用刀在導線周圍轉圈剝削絕緣層，以免破壞線芯。

2、所有銅導線連接后均應掛錫，防止氧化，增加導電率。

3、導線連接后應包裹絕緣層。
