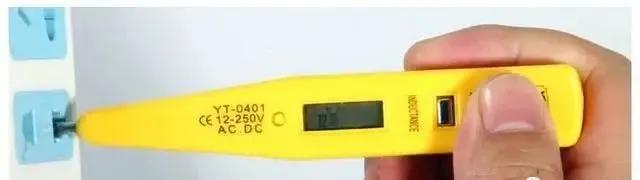

低壓驗電筆是電工常用的一種輔助安全用具。用于檢查500V以下導體或各種用電設備的外殼是否帶電。一支普通的低壓驗電筆，可隨身攜帶，只要掌握驗電筆的原理，結合熟知的電工原理，靈活運用技巧其實有很多。下面電工之家就一起來學習一下“低壓驗電筆”的巧用方法口訣。

（1）判斷交流電與直流電口訣：

電筆判斷交直流，交流明亮直流暗，

交流氖管通身亮，直流氖管亮一端。

說明：首先告知讀者一點，使用低壓驗電筆之前，必須在已確認的帶電體上驗測；在未確認驗電筆正常之前，不得使用。判別交、直流電時，最好在“兩電”之間作比較，這樣就很明顯。測交流電時氖管兩端同時發亮，測直流電時氖管里只有一端極發亮。

（2）判斷直流電正負極口訣：

電筆判斷正負極，觀察氖管要心細，

前端明亮是負極，后端明亮為正極。

說明：氖管的前端指驗電筆筆尖一端，氖管后端指手握的一端，前端明亮為負極，反之為正極。測試時要注意：電源電壓為110V及以上；若人與大地絕緣，一只手摸電源任一極，另一只手持測民筆，電筆金屬頭觸及被測電源另一極，氖管前端極發亮，所測觸的電源是負極；若是氖管的后端極發亮，所測觸的電源是正極，這是根據直流單向流動和電子由負極向正極流動的原理。

（3）判斷直流電源有無接地，正負極接地的區別口訣

變電所直流系數，電筆觸及不發亮，

若亮靠近筆尖端，正極有接地故障，

若亮靠近手指端，接地故障在負極。

說明：發電廠和變電所的直流系數，是對地絕緣的，人站在地上，用驗電筆去觸及正極或負極，氖管是不應當發亮的，如果發亮，則說明直流系統有接地現象；如果發亮在靠近筆尖的一端，則是正極接地；如果發亮在靠近手指的一端，則是負極接地。

（4）判斷同相與異相口訣

判斷兩線相同異，兩手各持一支筆，

兩腳與地相絕緣，兩筆各觸一要線，

用眼觀看一支筆，不亮同相亮為異。

說明：此項測試時，切記兩腳與地必須絕緣。因為我國大部分是380/220V供電，且變壓器普遍采用中性點直接接地，所以做測試時，人體與大地之間一定要絕緣，避免構成回路，以免誤判斷；測試時，兩筆亮與不亮顯示一樣，故只看一支則可。

（5）判斷380/220V三相三線制供電線路相線接地故障口訣

星形接法三相線，電筆觸及兩根亮，

剩余一根亮度弱，該相導線已接地，

若是幾乎不見亮，金屬接地的故障。

說明：電力變壓器的二次側一般都接成Y形，在中性點不接地的三相三線制系統中，用驗電筆觸及三根相線時，有兩根比通常稍亮，而另一根上的亮度要弱一些，則表示這根亮度弱的相線有接地現象，但還不太嚴重；如果兩根很亮，而剩余一根幾乎看不見亮，則是這根相線有金屬接地故障。
