開關按鈕是一種低壓電器，可手動也可自動復位，按鈕通常在電路中發出啟動或停止指令，以控制接觸器，繼電器等等電器線圈電流的通電和斷開，一般用于交、直流電壓400伏以下，電流小于5A的控制電路。按鈕上會有不同的標記和顏色，一般紅色表示停止或危險，綠色表示啟動或者接通，急停的按鈕是紅色的蘑菇頭，并且必須有金屬的防護擋圈，擋圈要高于按鈕帽以防止意外觸動按鈕而產生誤動作。 下面是如何使用萬能轉換開關和接點圖:

萬能轉換開關具有體積小、功能多、結構緊湊、絕緣良好、轉換操作靈活、安全可靠的特點。比較適用于交流500HZ、電壓絕緣在660伏、發熱電流在20A

它的工作原理就是可以把不同電流的家電用器轉換成其能適用的電流或電壓下正常工作。他還可以控制電動機的調速、啟動以及換向。

萬能旋轉開關，也有各種型號。選擇的時候，可以根據自己需要的開關檔位數、轉換角度來進行選擇。

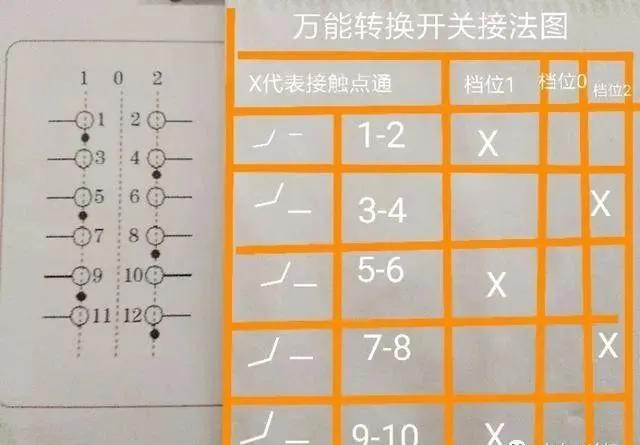

下面是以轉換開關型號是LW26―20系列為例:

旋轉到一檔時，一檔下對應帶x觸點接通

旋轉到零檔時，一檔和二檔全部斷開連接

旋轉到二檔時，二檔對應帶x觸點接通

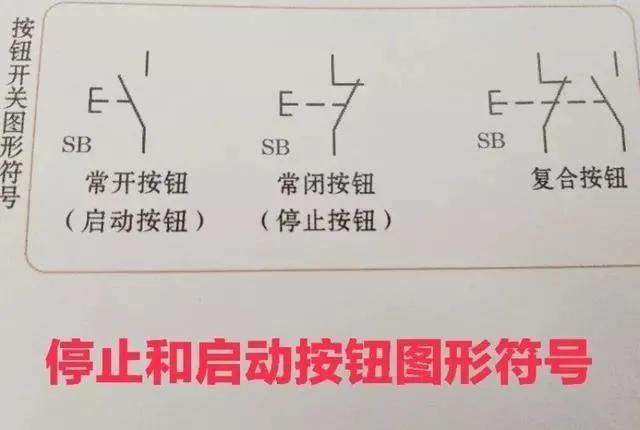

停止按鈕和啟動按鈕的使用和圖形符號:

停止按鈕是按下后呈斷開狀態，松開后又恢復閉合。

啟動按鈕是按下后閉合、松開后又恢復斷開，不按時處于斷開狀態。

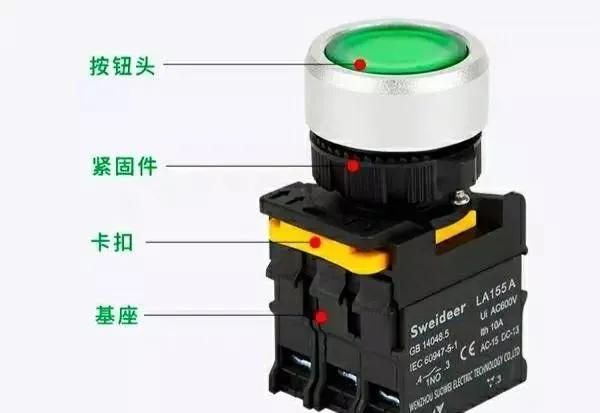

停止啟動按鈕開關是用于工業設備、數控車床、儀器儀表等等。開關是有顏色蓋、圓環蓋、按鈕頭、皮圈墊片、緊固圈、卡扣件、觸點底座、防塵蓋組成。顏色為紅色和綠色。

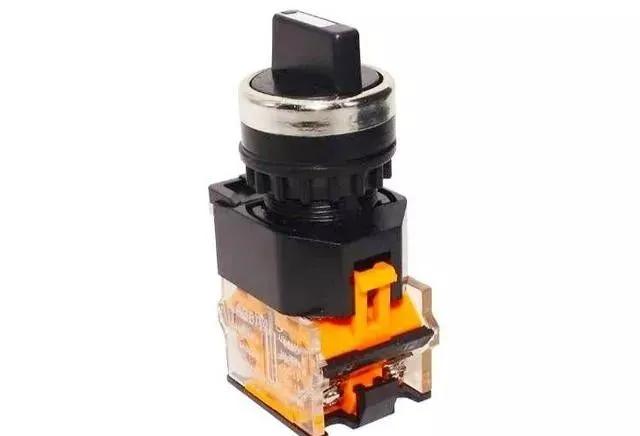

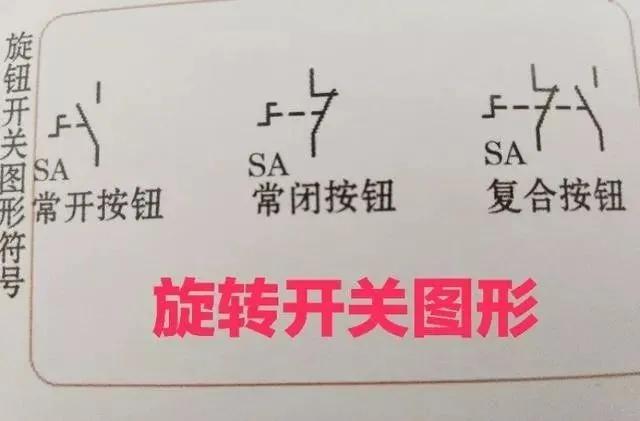

旋鈕開關的使用和圖形符號:

旋轉開關是以旋轉手柄來控制主觸點斷通的開關，在一段范圍內變換電阻值，主要安裝在液體氣體管路上，以調節液體氣體的流量和壓力，使用時旋轉，把手帶動，調節螺母轉動，通過左旋螺紋與閥門左旋螺紋連接，驅動閥門向右或向左移動來改變閥體腔內右邊孔通路的截面積，從而起到調節流量和壓力大小的作用。

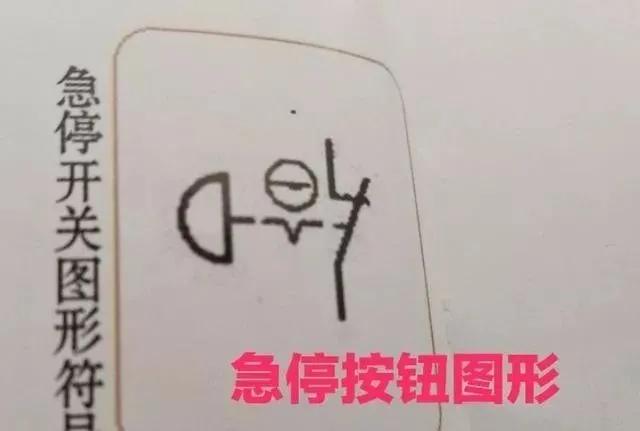

急停按鈕開關的使用和圖形符號:

急停按鈕是發生緊急情況的時候，可以通過快速按下此按鈕來達到保護的措施，顏色為紅色蘑菇頭。也是用于工業設備、儀器儀表等一些環境內。

摁下復位開關負載通電，按鈕右旋復位，負載斷開。

一常開一常閉觸點，接腳為三角。

接線方式為:接no和c點為按下通電，接nc和c點為按下斷電。
