今天我們講解一個小元件，那就是時間繼電器，元件雖然很小但是能起到大作用，那就是小電流控制大電流，時間繼電器一般都是跟接觸器組合使用，時間繼電器也是星三角接觸器接線的必備元件

時間繼電器工作電壓有直流的，也有交流的，在我們控制星三角啟動接觸器一般應用的都是交流的，直流的跟交流的接線方法都是大同小異，就是工作電壓不同，接觸器工作電壓，時間繼電器也有顯示，如下圖就是個交流電壓220伏

時間繼電器調節時間的方法有按鈕的也有旋轉的，都是設置跳轉時間的，在我們定好跳轉時間以后，到時間時間繼電器常開和常閉就會自動跳轉，也就是常開變常閉，常閉變常開，對于時間調節我們一般都會，這里就不詳細講解了，今天我們就主要講解一下交流時間繼電器怎么看圖接線，因?yàn)檫@是星三角啟動必備的原件，以后我也會講解星三角啟動的接線方法，所以今天我們要先了解了時間繼電器，為以后學習星三角啟動接線做好基礎

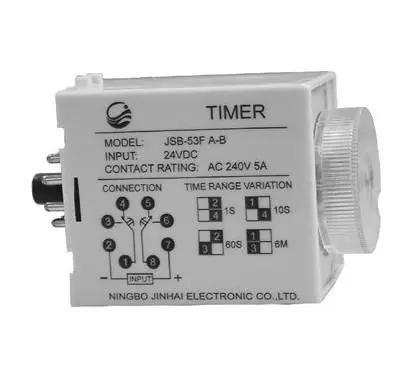

時間繼電器側面都有線路圖，這是個24伏直流時間繼電器，跟交流220伏交流時間繼電器接線方法是一樣的，在圖中我們可以看到，2和7是時間繼電器的工作電壓電源，7是正極，2是負極，2和7要接24伏直流電壓，然后134是是一組跳轉觸點，1和4是常閉觸點，也就是延時以前一直是聯通的，在我們定的延時時間到達的時候，1和4就從常閉變?yōu)榱顺ｉ_，也就斷開了，這時1和三就聯通了，這樣就完成了跳轉

所以134延時以前，1和4是常閉，1和3是常開，延時到達以后，1和4就變?yōu)榱顺ｉ_，1和3就變?yōu)榱顺ｉ]，這組跳轉觸點就跟我們平常用的雙控開關是一個原理，很好理解吧，然后856是另一組跳轉觸點跟第一組跳轉觸點是一個原理，這里就不多說了

所以時間繼電器接線2和7接繼電器工作電壓，134是一組跳轉觸點，856是一組跳轉觸點，我們是利用這兩組跳轉觸點來達到控制一個或者多個接觸器的目的，這次講解時間繼電器就是為星三角啟動做準備，星三角啟動我們用的是通電延時繼電器，下面我們詳細講解一下通電延時繼電器

.時間繼電器分為通電延時繼電器和斷電延時繼電器，我們星三角啟動應用的就是通電延時繼電器，通電延時繼電器也分為220伏和380伏的，我們用的是380伏通電延時繼電器

2.通電延時繼電器型號不同，廠家不同接線方法也不同，但是原理是一樣的,通電延時繼電器的意思就是通電以后開始計時，時間一到通電延時繼電器的常閉觸點變?yōu)槌ｉ_觸點，常開觸點變?yōu)槌ｉ]觸點

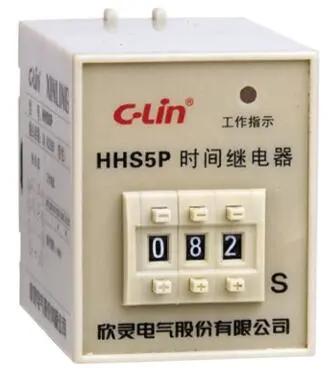

3.從上圖我們可以看到一個88的數字，這里就是調節通電后延時時間，比如我們調到20秒，通電延時繼電器就會在通電20秒后，通電延時繼電器的常閉就會變?yōu)槌ｉ_，常開就會變?yōu)槌ｉ]，所以這個功能就是調節延時時間

4.還有的是通過旋轉按鈕調節時間，但是道理都是一樣的，都是調節延時時間的作用

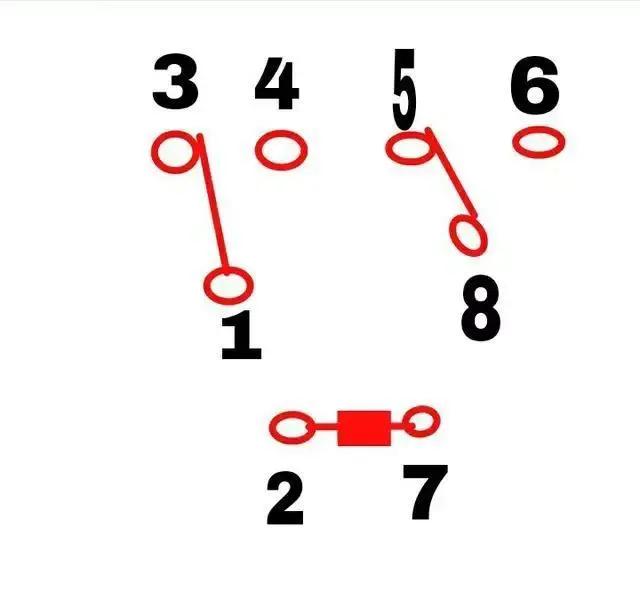

5.380伏延時繼電器一般會有8個接觸點，兩個接觸點是通電延時繼電器的電壓，也就是說是電源，另外還有6個接觸點分為了兩組跳轉，如下圖：

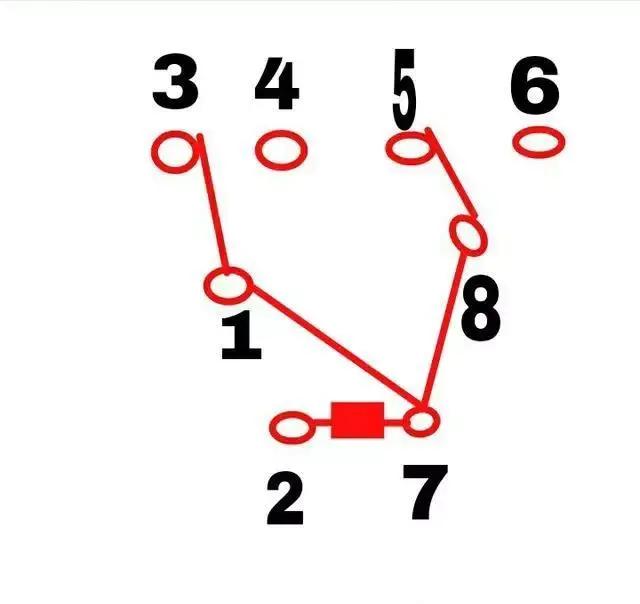

6.從上圖我們可以看到2和7是時間繼電器的電源，1,3,4是一組跳轉接觸點，8.5.6是另一組跳轉接觸點，意思就是通電后繼電器開始延時，這時1和3是常閉點，1和4是常開點，8和5是常閉點，8和6是常開點，等通電延時繼電器延時時間到了以后，1和3就會斷開，1和4開始閉合，下一組跳轉點同理，我們可以把他理解為一個開關，很好理解吧

7.時間繼電器平時不啟動時只有一根電源是長待帶電的，另一根通電就會開始延時，2是長帶電，7是通電后開始延時，很好理解吧，7通電以后還要給1和8的電源，這樣才能聯通兩組跳轉點也就是開關，如上圖，在電動機星三角啟動中我們只需要一組跳轉點就可以了，不同的時間繼電器接線觸點也不一樣，我們要看下時間繼電器的側面有線路圖，要看一下，那個觸點是電源觸點，那個是跳轉觸點，哪個是常閉和常開觸點才能根據需要接線，品牌不同但是原理是一樣的

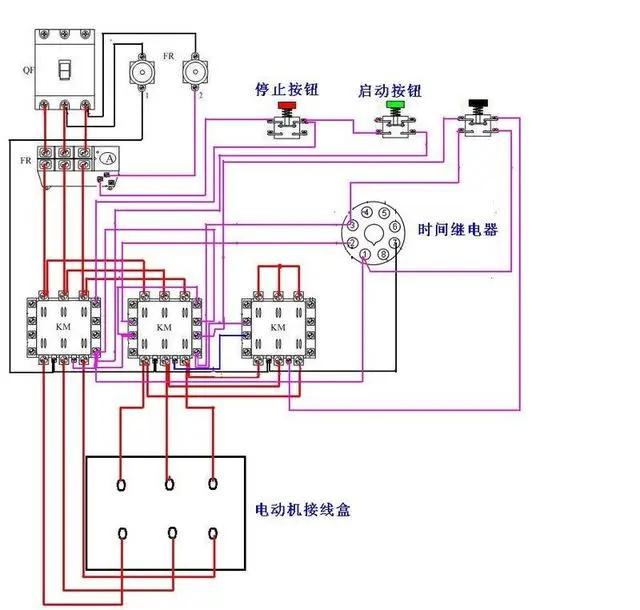

下圖是時間繼電器控制星三角啟動的線路圖，你們先看一下，以后我會講解，上一篇講解了接觸器自鎖你們可以看看，只要你看，一般都能學會

以后我會定時分享電工技能方面知識和接觸器類知識，喜歡的朋友請加下關注，下一篇我會講解接觸器的雙重互鎖
