常用交流接觸器實物接線圖，覺得好可以收藏轉發。

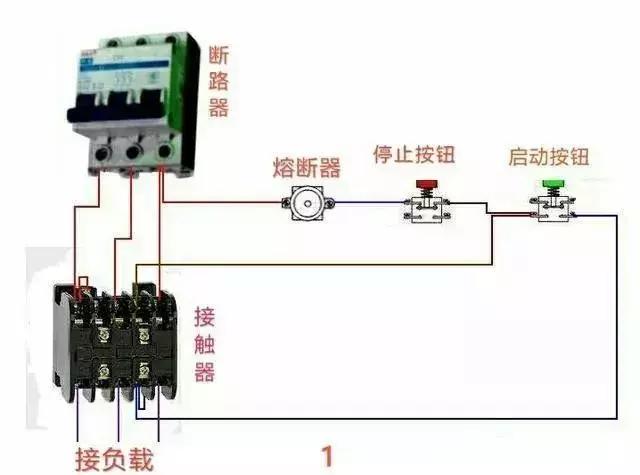

1、這是常用接觸器控制負載接線圖，簡單明了，注意停止按鈕和啟動按鈕位置不能錯。

2、這是電源整流濾波電路實物接線圖，上圖用橋堆，下圖用四個整流二極管，效果一樣。

3、單相電機逆順轉控制接線圖，這種情況在我們?nèi)粘Ｉ钪惺褂帽容^多。

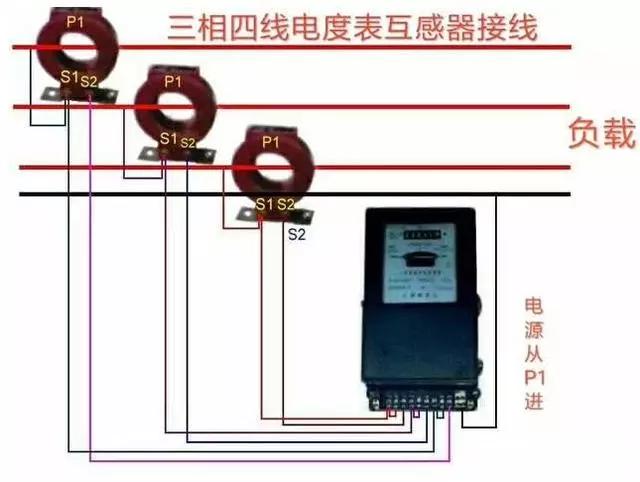

4、這是三相四線電度表互感器接線圖，單相的互感器接線也有接互感器的，至于為什么要接互感器，有興趣的可以查查資料，或在下面留言評論。

5、這個是水位控制接線圖，這個不論工廠還是家庭都有用過，只是家庭用單相電機。

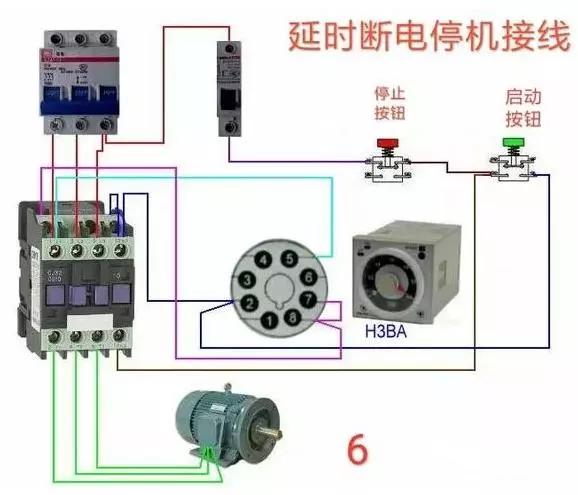

6、延時斷電接線圖，這里主要是延時繼電器控制，延時繼電器，有很多種類，有興趣可以查查這方面資料。

7、延時停機，和上圖差不多。

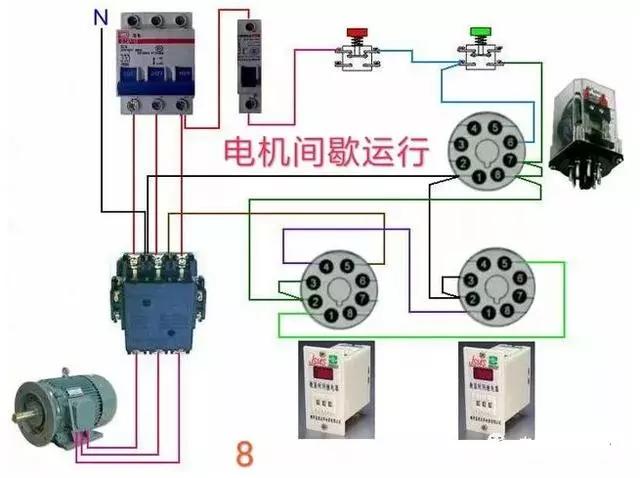

8、電機或負載間斷性運行（間歇），還是用到了時間繼電器！

9、這是三相電機逆順轉控制電路接線，和單相有區別吧！

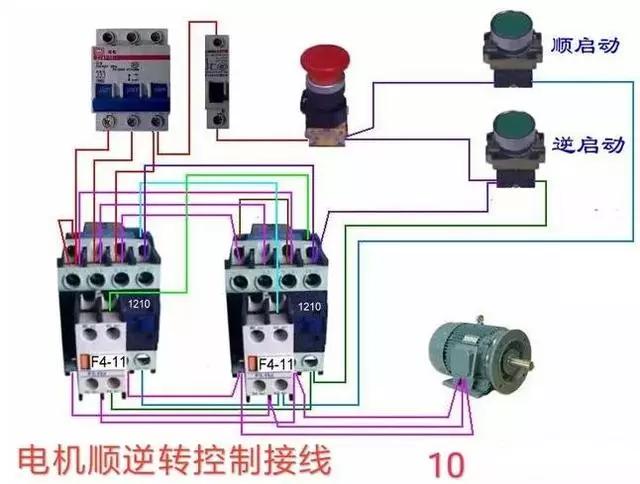

10、和上面一樣，只是上面是符號，下面用實物

11、電動機Y/△接法有興趣的可以理解一下，這是電機啟動形式，是星三角啟動的意思，降低啟動電流。（分別發了實物接線圖和電路原理接線圖丿。實物接線圖

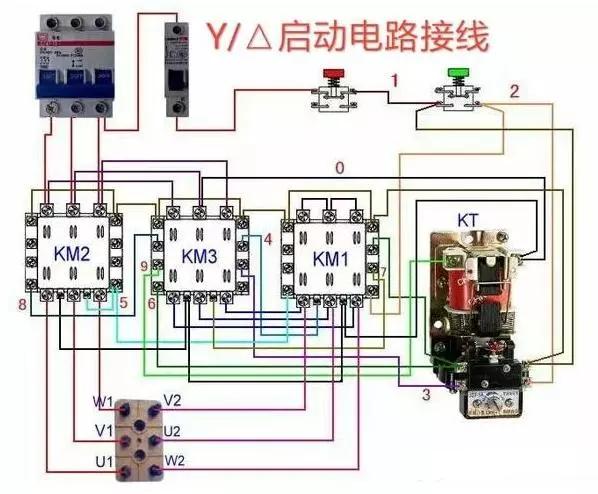

實物接線圖

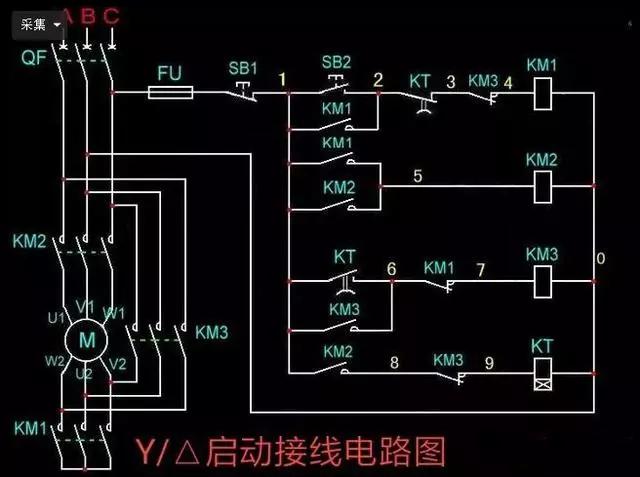

電路圖

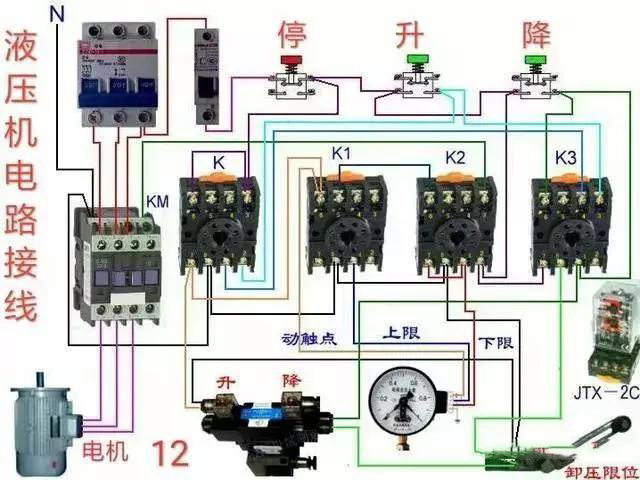

12、這是液壓機電路接線圖，工廠用的比較多，典型的有注塑機。。。（分別發了實物接線圖和電路原理圖）

實物接線圖

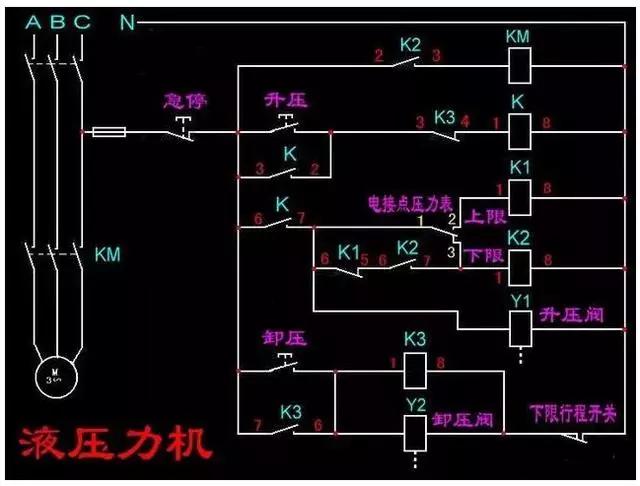

電路圖
