水電工程是裝修中的一個重點，水電安裝對于今后的生活有著很重要的影響。

配電箱是對家中電路的總控開關，配電箱的安裝關系到對于家中電路的日?？刂?。這里需要我們?cè)谘b修過程中格外注意。下面小編就帶著大家一起來了解一下家用配電箱安裝方法，以及配電箱線路圖。

配電箱應符合以下要求：

1、配電箱分屬外殼和塑料外殼兩種，有明裝式和暗裝式兩類，其箱體必須完好無缺。

2、箱體內接線匯流排應分別設立零線、保護接地線、相線，且要完好無損，具良好絕緣。

3、空氣開關的安裝座架應光潔無阻并有足夠的空間。

4、配電箱門板應有檢查透明窗。

3、配電箱應安裝牢固，橫平豎直，垂直偏差不應大于3mm；暗裝時，配電箱四周應無空隙，其面板四周邊緣應緊貼墻面，箱體與建筑物、構筑物接觸部分應涂防腐漆。

4、配電箱內裝設的螺旋式熔斷器，其電源線應接在中間觸點的端子上，負荷線應接在螺紋的端子上。這樣，在裝卸熔芯時不會觸電。瓷插式熔斷器應垂直安裝。

5、配電箱內的交流、直流或不同電壓等級的電源，應具有明顯的標志。照明配電箱內，應分別設置零線（N線）和保護零線（PE線）匯流排，零線和保護零線應在匯流排上連接，不得絞接，應有編號。

6、導線引出面板時，面板線孔應光滑無毛刺，金屬面板應裝設絕緣保護套。金屬殼配電箱外殼必須可靠接地（接零）。

配電箱的安裝要點是：

1、應安裝在干燥、通風部位，且無防礙物，方便使用。

2、配電箱不宜安裝過高，一般安裝標高為1.8米，以便操作。

3、進配電箱的電管必須用鎖緊螺帽固定。

4、若配電箱需開孔，孔的邊緣須平滑、光潔。

5、配電箱埋入墻體時應垂直、水平，邊緣留5—6毫米的縫隙。

6、配電箱內的接線應規則、整齊，端子螺絲必須緊固。

7、各回路進線必須有足夠長度，不得有接頭。

8、安裝后標明各回路使用名稱。

9、安裝完成后須清理配電箱內的殘留物。

配電箱接線圖：

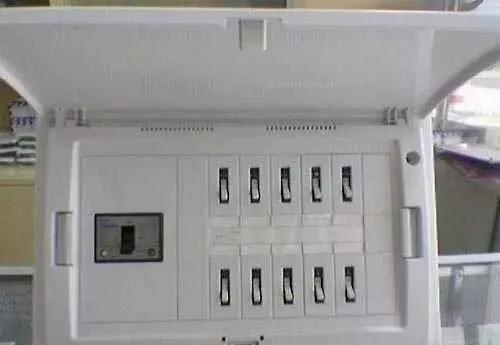

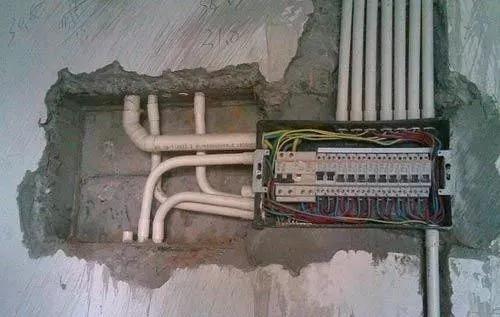

家庭配電箱接線圖在進行安裝的時候也是必不可少的，小編特地為大家準備了幾幅很詳細的接線圖。

編輯總結：家庭用電是我們必須仔細和嚴格把關的一部分，電路的安裝安全、完善，那么在今后的生活中也能夠安心使用，消除家中的安全隱患。

看完之后覺得對大家有幫助的話麻煩多多轉發，多多收藏

讓更多的人能學到這些專業知識，非常感謝大家
