家裝電工必備的技能就是接燈，多個開關控制多個燈，今天我們簡單舉一些例子，如果你都能看懂，那不管多少個開關控制多少個燈你肯定都會了，知道了原理，一通百通。

單個開關控制N個燈

如果只是單獨一個開關同時控制多個燈，這些燈都是并聯關系，而且開關是控制的火線的通斷。

兩個開關控制一個燈

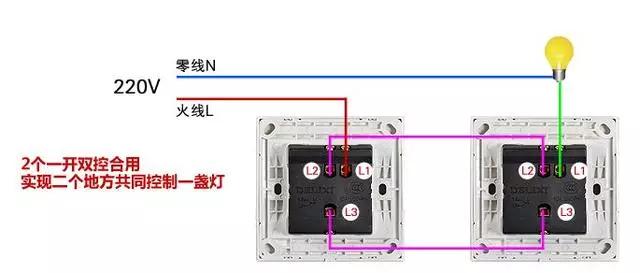

兩個單聯雙控開關控制一個燈，燈先接零線，綠色控制線接一個L1，火線接另一個開關的L1，兩個開關的同名L2，L3連一起。

三個開關控制一個燈

兩個單聯雙控開關，中間是一個單聯多控開關，中間的多控開關可以增加很多個。

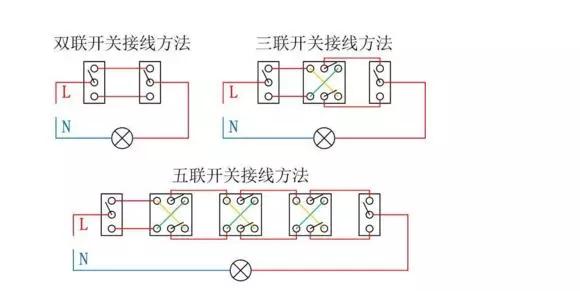

兩控三控五控電路圖

四個開關控制一個燈

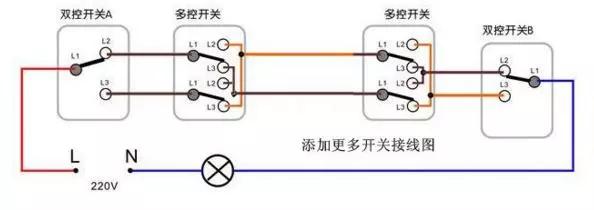

注意看中間的兩個多控開關的接線，看懂了就能串多個多控開關，實現N個開關控制一個燈。

多控原理電路圖

帶單聯雙控的插座開關當單控用

帶單聯雙控的插座開關當雙控用

當雙控用的話就要再配一個單聯雙控開關。

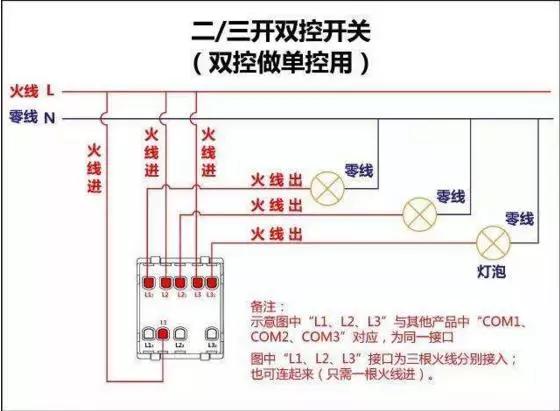

多控開關當單控用

L1，L2，L3連一起接火線，L11，L21，L31，各接一個燈。剩下的三個接線點是雙控用的不需要接。

四開單控和上圖接法一樣

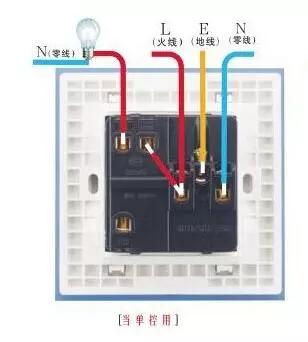

五孔帶單聯雙控的接線

三個開關兩個燈的接線

注意其中一個是帶插座的單聯雙控

應急電源逆變裝置接線

觸摸開關的接線

學會了以上的接線，熟悉了原理，擴展一下思維，其他的組合接線也能隨手接來。
