裂縫根據成因，大致可劃分為以下五類：

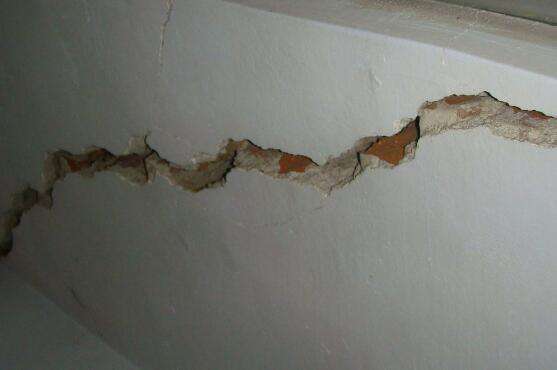

1、收縮裂縫：由于材料干濕變化引起，一般在墻面上呈網狀，兩種不同材料可能形成于其界面上。

2、溫度裂縫：由熱脹冷縮變形引起，一般在房屋頂層（平屋面）沿圈梁的水平裂縫，沿窗角的豎裂，沿窗角或內縱墻的對角斜裂（房屋兩端多，中間基本沒有）；也有沿附墻煙囪的界面上。

3、沉降裂縫：由地基基礎不均勻沉降引起的墻體正八字形、倒八字形斜裂；由灰縫灰漿粉化壓縮引起的上部水平裂；由支座沉降引起的鋼筋混凝土梁的豎向開裂等等。

4、變形裂縫：由變形引起的墻面交叉裂，縱橫墻連接豎向裂縫；傾斜引起的斷裂等等。

5、結構裂縫：由于荷載作用引起也叫荷載裂縫，如大梁下墻柱的多條豎向裂縫；梁板受力主筋處的橫向水平裂縫、斜裂、跨中的環(huán)繞貫通裂；支座邊的剪切斜裂；受拉桿件的橫裂等等。

房屋鑒定公司對裂縫原因分析

房屋鑒定公司根據對塔樓的裂縫調查，塔樓裂縫幾乎都出現在梁構件上，既有貫穿底面的，也有不貫穿底面的，而且分布在梁的各截面上，因此塔樓的裂縫由荷載與變形(特別是收縮變形)共同引起的可能性較大。

但根據對塔樓裂縫的跟蹤調查，裂縫基本上沒有進一步發(fā)展，且沒有發(fā)現新的裂縫產生，塔樓的裂縫表現出較明顯的“瞬時”“一次”過程，且塔樓的裂縫大多數出現在梁的受拉區(qū)和剪力區(qū)，其開裂為拉應力、主拉應力引起的。

估計塔樓裂縫以荷載引起為主因。房屋鑒定公司根據塔樓裂縫的上述特點，分析其原因如下。

1) 施工工藝。根據在現場對施工過程的觀察、現場混凝土的檢查和對施工人員的訪問，發(fā)現有幾個問題：

一是混凝土立模和振搗方面存在不足，部分構件存在蜂窩麻面；

二是混凝土的養(yǎng)護，養(yǎng)護不良，對混凝土整體質量影響十分顯著，直接影響混凝土的抗裂能力；

三是拆模時間，過早拆模以及在混凝土構件上過早從事后續(xù)工序，對混凝土強度的發(fā)展有一定影響，并導致裂縫的產生。

2) 結構設計。梁構件端部均未設置彎筋，一定程度上降低了梁的抗剪能力。從塔樓裂縫位置、數量和特征看均反映了該問題。

3) 材料方面。房屋鑒定公司根據攪拌站提供的原材料實際計量數據看，用水量波動較大，可能導致不同批次混凝土質量有差異。

本文題目：房屋鑒定公司介紹建筑裂縫的種類及特征
當前路徑：http://www.aaarwkj.com/hangye/fwjd/n12643.html

聲明：本網站發(fā)布的內容（圖片、視頻和文字）以用戶投稿、用戶轉載內容為主，如果涉及侵權請盡快告知，我們將會在第一時間刪除。文章觀點不代表本網站立場，如需處理請聯系客服。電話：028-86922220；郵箱：631063699@qq.com。內容未經允許不得轉載，或轉載時需注明來源： 創(chuàng)新互聯
